最近搞低壓感應加熱，用的1000VA變壓器出36V交流，然后整流濾波。有個問題不懂，濾波電容的選擇怎么計算，看了百科的資料很詫異

【在電源設計中,濾波電容的選取原則是：

　　C≥2.5T/R

　　其中：C為濾波電容，單位為UF；

　　T為周期，單位為S，T=1/F

　　R為負載電阻，單位為Ω

　　當然，這只是一般的選用原則，在實際的應用中，如條件(空間和成本)允許，都選取C≥5T/R。】

如果按照這個計算，我的負載大概是1.5歐左右，電容容量才0.06UF。

我試了2200UF的電容，結果看輸出10A時候的電壓波形亂七八糟的，線條很粗，應該是濾波不夠的原因吧。

另外有人說加濾波電感，但是這東西不都是用在開關電源里給方波輸出用的嗎？如果真要用的話，我這個東西要加 多大的電感？現在濾波問題沒解決，只好用的現成的開關電源供電，可惜電壓只有24V，加熱功率也才500W，MOS管就發熱比價厲害了。

發幾張圖片，因為在公司，電腦上沒圖片，所以引用發在別的論壇上的幾張圖片，特此注明。

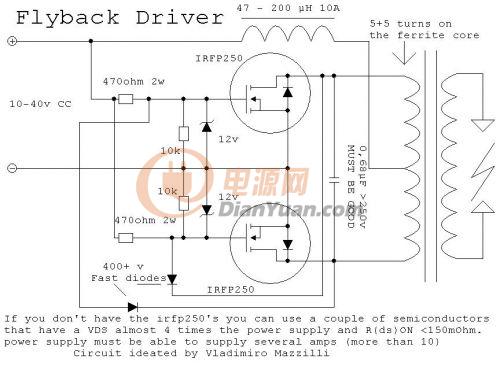

電路模型是這個：沒有次級線圈，初級銅管用來加熱，0.68UF的點電容換成0.33UF×8的電磁爐電容。

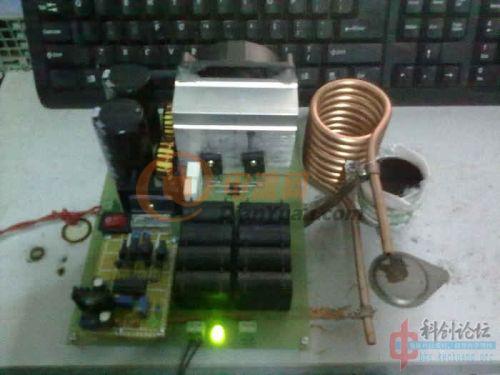

右邊的是鐵坩堝，一會用來熔化鋁，上面的小電路是494控制器，本來打算用來控制G極電壓，但是初步電路還沒搞好，所以沒用。

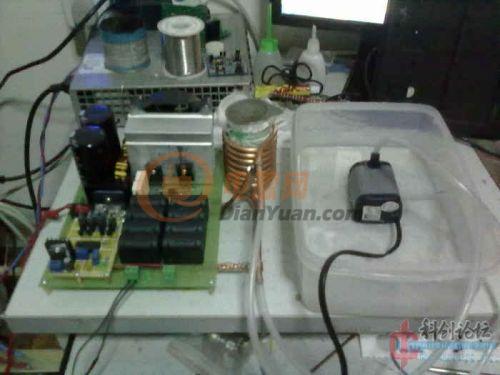

上水冷。下邊的是12V控制電路，左邊紅色線是功率電路。

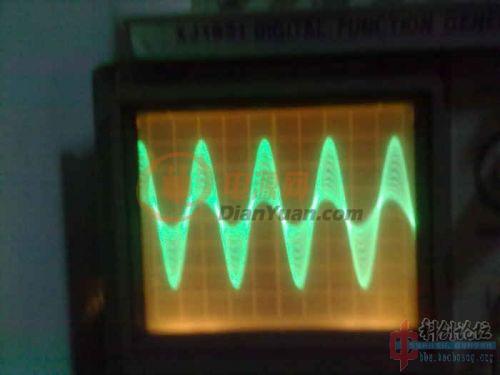

槽路電壓波形，能看到很多高度不同的正弦波

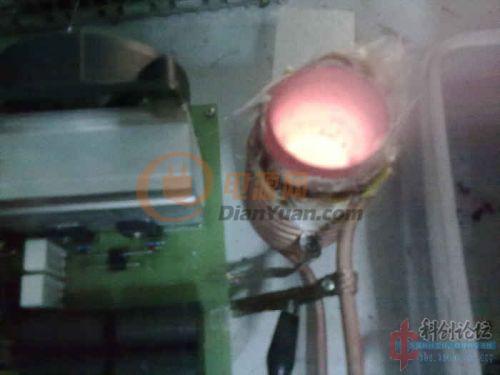

正在熔化鋁

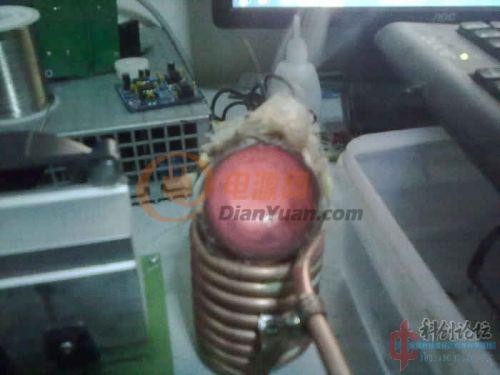

往外倒
