在進行了一段時間的電路學習之后，很多人都希望能夠找到一些機會來對學到的知識進行檢測與實踐。而對于初學者來說找到一個簡單并且能夠便于理解的電路來進行實踐是最好不過的了。本文將為讀者介紹一種基于ne555的簡單溫度控制器的原理設計，想要動手的朋友快隨小編來一起看看吧。

簡易溫度控制器（NE555）本電路是采用555時基集成電路和很少的外圍元件組成的一個溫度自動控制器。因為電路中各點電壓都來自同一直流電源，所以不需要性能很好的穩壓電源，用電容降壓法便能可靠地工作。電路元件價格低、體積小、便于在業余條件下自制。該電路制作的溫度自動控制器可用于工業生產和家用的電加熱控制，效果良好。

電路工作原理

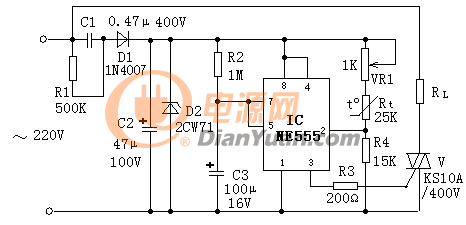

電路原理如圖1所示。

圖1

簡易溫度控制器電路圖

當溫度較低時，負溫度系數的熱敏電阻Rt阻值較大，555時基集成電路（IC）的2腳電位低于Ec電壓的1/3（約4V），IC的3腳輸出高電平，觸發雙向晶閘管V導通，接通電加熱器RL進行加熱，從而開始計時循環。當置于測溫點的熱敏電阻Rt溫度高于設定值而計時循環還未完成時，加熱器RL在定時周期結束后就被切斷。當熱敏電阻Rt溫度降低至設定值以下時，會再次觸發雙向晶閘管V導通，接通電加熱器RL進行加熱。這樣就可達到溫度自動控制的目的。

元器件的選擇

電路中，熱敏電阻Rt可采用負溫度系數的MF12型或MF53型，也可以選擇不同阻值和其他型號的負溫度系數熱敏電阻，只要在所需控制的溫度條件下滿足Rt+VR1=2R4這一關系式即可。電位器VR1取得大一些能獲得較大的調節范圍，但靈敏度會下降。雙向晶閘管V也可根據負載電流的大小進行選擇。其他元件沒有特殊要求，根據電路圖給出參數來選擇。

制作和調試方法

整個電路可安裝在一塊線路板上，一般不需要調試，時間間隔為1.1R2×C3，應該比加熱系統的熱時間常數選得小一些，但也不能太小，否則會因為雙向晶閘管V急速導通或關閉而造成過分的射頻干擾。安裝調試完后可裝入一個小塑料盒內，并將熱敏電阻Rt引出至測溫點即可。

本文從溫度控制、器件選擇、制作與調試等幾個方面，對基于ne555的一款入門級溫度控制其進行了介紹。對于在入門階段想要利用所學知識進行實踐的朋友來說，本文是較為適合進行學習與參考的，希望大家在閱讀本文之后能夠有所收獲。
