請教各位高手,TL431為什么會產生自激的了..

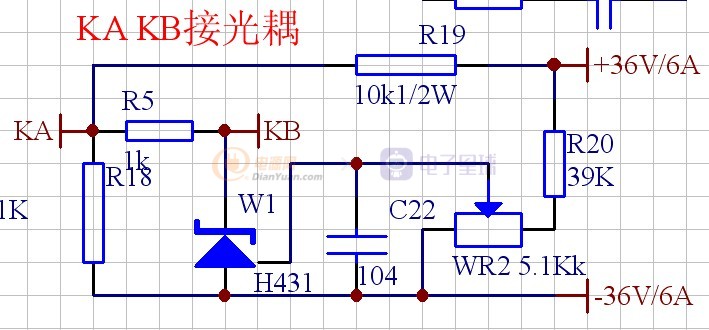

在這個簡單的穩壓電路里,為什么TL431會產生自激經光耦到控制部份,造成在調整脈寬時會產生叫聲,波形也變亂了...
全部回復(34)
正序查看
倒序查看
@9293641
按照這樣的接法,消除自激的效果還沒有直接在431的陰極和控制極加一電容的效果好...現在的重影只是在波形的下端升到上端的拐角處有一點點重影,這一點點不知對電路的影響有多大了...在IC的電壓反饋端又不想把電容加得太大,怕到時的反應不太靈敏
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1166798694.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@9293641
按照這樣的接法,消除自激的效果還沒有直接在431的陰極和控制極加一電容的效果好...現在的重影只是在波形的下端升到上端的拐角處有一點點重影,這一點點不知對電路的影響有多大了...在IC的電壓反饋端又不想把電容加得太大,怕到時的反應不太靈敏
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1166798743.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@012010
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/48/1166798743.gif');}"onmousewheel="returnimgzoom(this);">
現在的重影只是在波形的下端升到上端的拐角處有一點點重影
這樣的現象應還是有自激才對
這樣的現象應還是有自激才對
0
回復
@012010
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/48/1166798694.gif');}"onmousewheel="returnimgzoom(this);">
這個線路跟我現在接的基本上是一樣的啊..
0
回復
