雖然說不知道快捷鍵對于軟件的操作并不會受到影響，但記住快捷鍵，可以讓你在操作軟件時快人一秒！

本文僅針對AltiumDesigner，其他EDA軟件可能并不通用！

一：通用基礎性操作快捷鍵

①Q(mào)：切換英美單位（公制和英制，mm/mil）

②Ctrl+C/Ctrl+V：復制粘貼

③Ctrl+Z：撤銷上一步操作

④Ctrl+Y：重做上一步被撤銷的操作

⑤Ctrl+A：全選

⑥Ctrl+O：打開文件夾/文檔

⑦Ctrl+P：打印設置

⑧Esc：從當前步驟退出

⑨Shift+單擊：選擇多個對象

⑩Ctrl+Shift+V：陣列粘貼

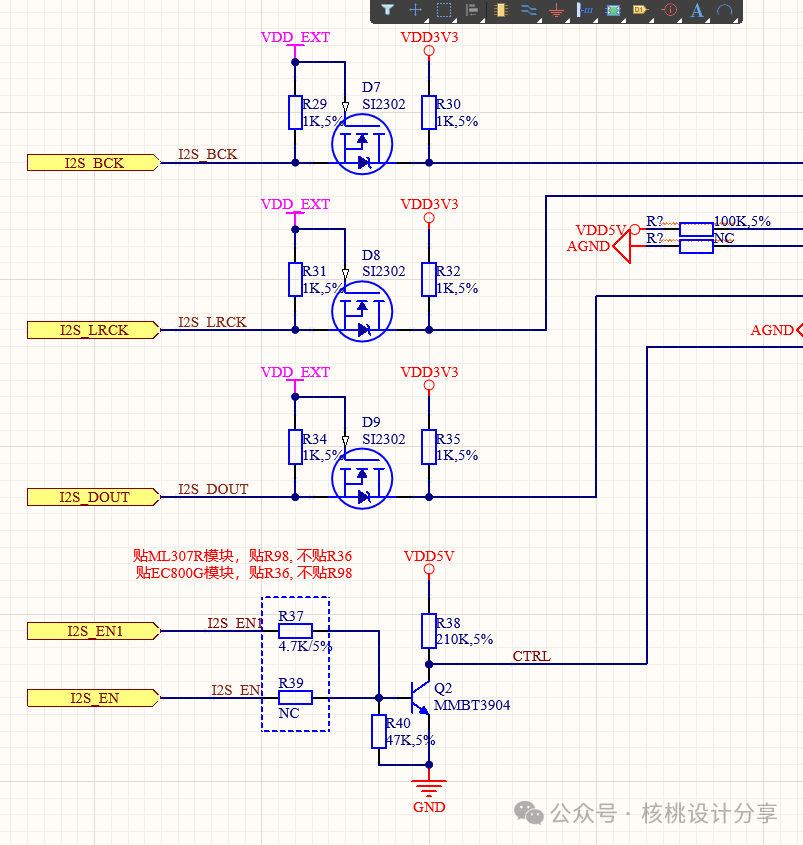

二：原理圖設計

①P+R：放置端口

②P+B：放置總線

③P+J：放置電路節點

④P+W：連線（電氣）

⑤J+C：查找器件（PCB中通用）

⑥X+A：取消全部選擇

⑦F5：刷新全部

⑧P+L+N：忽略ERC檢查

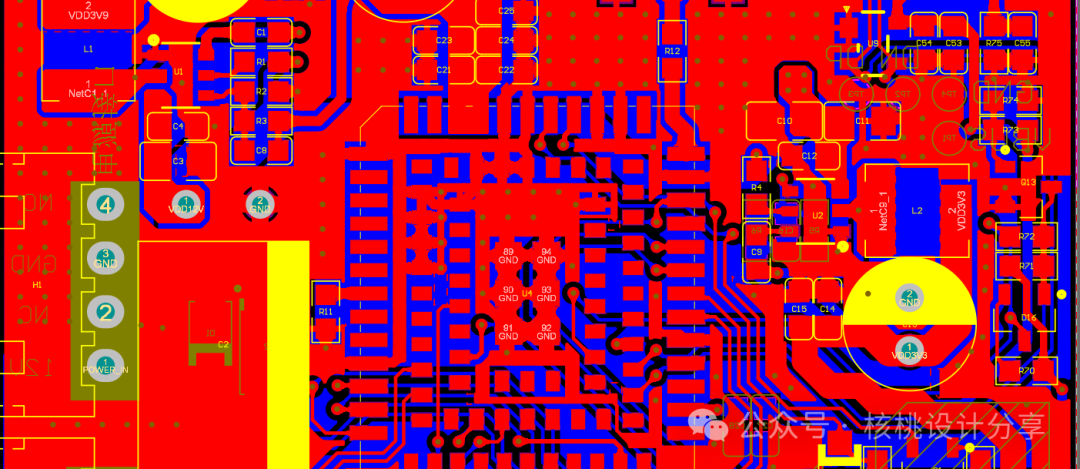

三：PCB

1、P+T：電氣走線

2、E+D：刪除

3、Shift+A：布線狀態下直接進行蛇形走線

4、Shift+R：切換三種布線模式（忽略、避開、推擠）

5、Shift+空格鍵：在交互布線的過程中切換布線形狀（45°、90°、或者曲線）

6、Ctrl+鼠標左鍵：高亮所選中的網絡走線

7、Shift+S：切換單層顯示和多層顯示

8、Ctrl+Shift+滾輪：層切換

9、數字鍵盤+和-：切換所有的層（輪流切換）

10、數字鍵盤*：切換Top和BOTTOM這兩個層，其他層不切

11、Ctrl+PgUp：放大到400%

12、Ctrl+PgDn：適合文檔內的查看

13、Shift+PgUp/Shift+PgDn：放大和縮小

14、Ctrl+G：彈出鋪捉點對話框

15、G：切換柵格點顯示

16、3/2：3D視圖和2D視圖切換

17、Shift+鼠標右鍵：在3D視圖的狀態下旋轉查看

18、M+I：翻轉選中的元件

19、M+M：移動元器件

20、Ctrl+Shift+T、B、L、R：快速對齊所選中的元件上下左右

21、L：元器件頂層、底層快速切換

22、P+V：放置過孔

23、P+G：鋪銅

24、Shift+W：切換布線寬度

25、Shift+V：切換過孔類型

26、N：飛線操作

27、Ctrl+M：測量距離。

28、R+L：輸出PCB中所有網絡的布線長度報告

29、T+D+R：設計規則檢查

30、E+O+S：放置原點

31、T+C：原理圖元件和PCB元件互相定位

32、T+E：補淚滴，使焊盤與導線連接更牢固
