最近幾年，不得不說USB Type-C已經相當普及了，除了咱爸媽用了多年舍不得換的老手機用的是Micro USB接口，Android手機幾乎都是Type-C接口，當然還有其它包括筆記本電腦充電口，就連智能電烙鐵也都是Type-C接口了。
Type-C接口它不僅是業界通用的連接器，還能通過一個接口同時傳輸數據和電力，甚至支持視頻輸出。今天，我們就來聊聊USB Type-C的基礎知識，看看它為什么能成為現代電子設備的“萬能接口”。
01 | Type-C 的核心優勢：數據、電力和視頻傳輸
Type-C的最大特點就是多功能。它支持通過單個接口傳輸數據和電力。借助USB PD，讓接口的能力更上一層樓：
1、最高240W功率（48V/5A）——可以給高性能筆記本甚至電動工具充電！
2、最高80Gbps數據傳輸（USB4）——比USB3.0 還快十幾倍！
3、支持視頻和其他高級功能——比如DisplayPort（視頻輸出）和Thunderbolt（高速數據傳輸）。
簡單來說，一根Type-C線，就能搞定充電、數據傳輸、外接顯示器，再也不用帶一堆不同的線了！

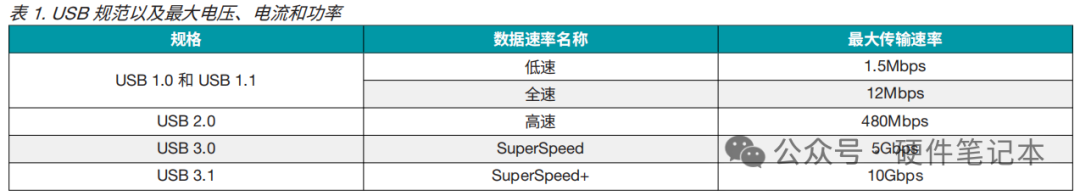

1、數據傳輸速度：從蝸牛到閃電
USB標準一直在升級，速度越來越快：

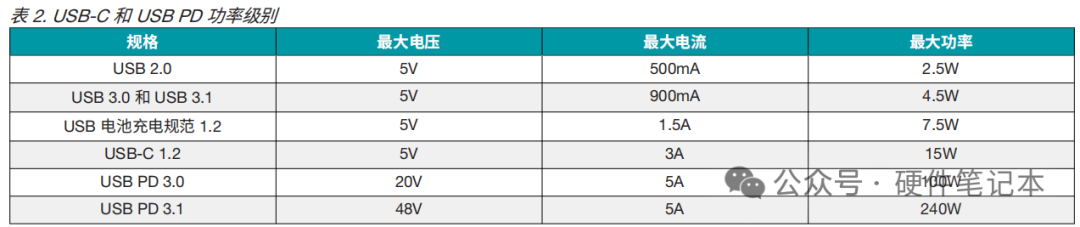

2、功率輸出：從2.5W到240W
USB Type-C的供電能力也在不斷提升：
這意味著：
不帶PD的USB Type-C最大只能提供5V/3A（15W），勉強夠手機快充。帶PD的USB Type-C可以支持240W，能輕松給游戲本甚至電動工具供電！
3、DisplayPort視頻信號
咱們?cè)O(shè)計產品中可能會用到視頻信號的傳輸，這就要用到咱們的全功能Type-C，也就是它的24個pin全都要用上，它是具有12Pin引腳所具有的全部功能，且多了一個USB3.0/3.1高速傳輸功能。
02 | Type-C 的數據和電源角色
USB Type-C設備在連接時，會扮演不同的“角色”：
1、數據角色（誰發數據，誰收數據）
DFP（下行端口，Downstream Facing Port）：通常是主機（如電腦），負責發送數據并供電。
UFP（上行端口，Upstream Facing Port）：通常是設備（如顯示器、U盤），接收數據并取電。
DRD（雙角色數據端口）：既能當主機，也能當設備（如手機、筆記本）。
2、電源角色（誰供電，誰受電）
供電方（Source）：提供電力（如充電器）。
受電方（Sink）：消耗電力（如手機）。
DRP（雙角色電源）：既能供電，也能受電（如筆記本，可以充電，也能給手機充電）。
03 | Type-C 的正反插原理

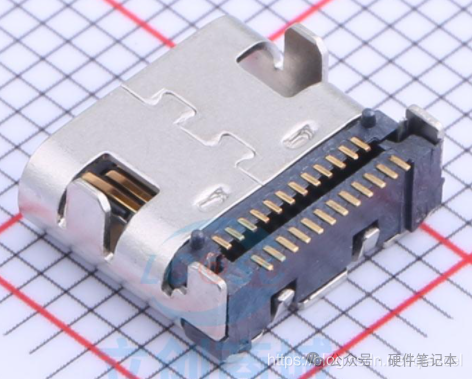

引腳排列，對稱設計，支持正反插

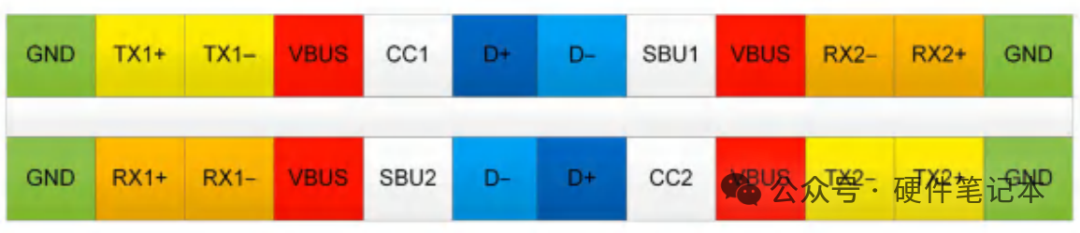

USB Type-C的接口有24個引腳，上下對稱，所以正反插都能用。下面對引腳功能進行簡述：
可以很明顯看出，插口內的Pin功能相對于中心對稱。公頭插入母頭，無論正反插，引腳功能都完美契合。而且電源VBUS/GND都擁有4個Pin，最大支持5A電流，在保證高速數據傳輸?shù)耐瑫r(shí)也提高了電流承載能力。

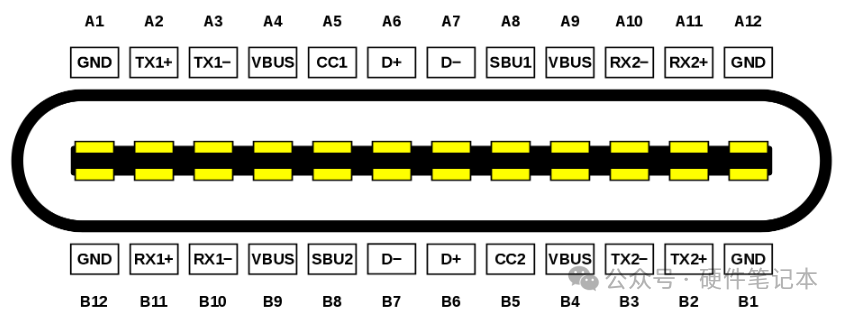

母頭/母座引腳定義

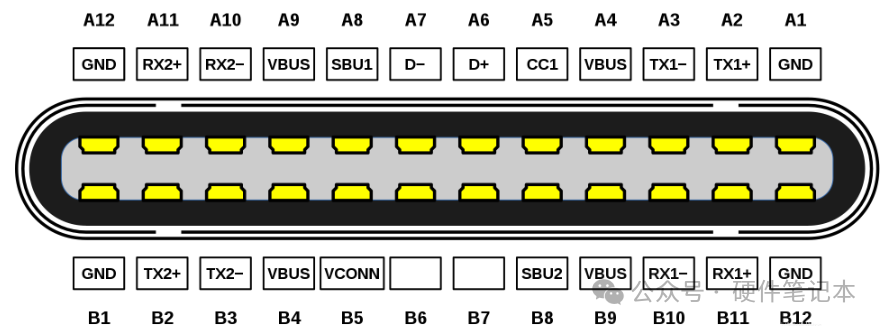

公頭/插頭引腳定義
輔助信號 SUB1 和SUB2，在特定的一些傳輸模式時才用。平時可以不管，直接忽略。
另外，從圖得知。相比較母頭，公頭只有一對D+/D-(母頭有兩對)，且有一個CC1+VCONN(母頭有CC1，CC2)。
所以可以得知：盡管母頭有兩對D+/D-，但實際傳輸數據的時候，僅僅有一對在工作。
另外，對于CC引腳而言，當連接在一起的時候，有以下兩種情況：
-
正接：母CC1對公CC1，母CC2對公VCONN
-
反接：母CC2對公CC1，母CC1對公VCONN
這里不得不強調一下CC1、CC2的作用，主要用于設備識別，PD快充。大家最早認識快充應該是從高通CPU的QC開始的。通過提高輸電電壓，來提高輸送功率。但QC協議中，通信使用的是USB的DP、DM，這就導致充電的時候會對USB通信造成影響。
但是USB-PD對電源設備的識別依靠CC1、CC2引腳，避免了QC標準與DP、DM的沖突。使得USB-PD在傳輸電力的同時，數據傳輸不會受到影響。
04 | CC線的檢測邏輯
USB-C 規范中引入的配置通道 (CC) 邏輯塊提供電纜檢測、電纜方向和載流能力。當我們連接線兩端都是Type-C接頭時，電纜就會有一個檢測過程，

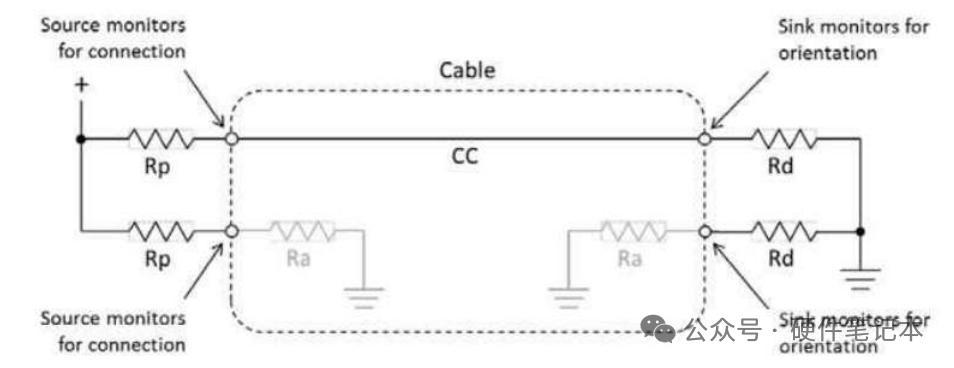

DFP 的兩個 CC 引腳通過電阻 Rp 上拉，而UFP 的兩個 CC 引腳則通過電阻 Rd 下拉。當 DFP 處理器檢測到其中一個 CC 線路被下拉后，DFP 就會知道已建立連接。
電纜方向取決于下拉的 CC 線路（如果 CC1 下拉，則電纜不翻轉；但如果 CC2 下拉，電纜會翻轉）。對于無源電纜，另一條 CC 線路保持開路狀態；對于有源電纜，另一條 CC 線路將通過 Ra 下拉。
Rp 的值決定載流能力。USB-C 原生支持 1.5A 或 3A。DFP 可以通過具有特定值的上拉電阻廣播其載流能力。UFP 包含一個具有固定值的下拉電阻器 (Rd)，能夠在連接時與 Rp 一起形成一個分壓器。通過檢測分壓器中心抽頭處的電壓，UFP 可以檢測到 DFP 的廣播電流。
05 | 小結
? 一根線搞定充電、數據、視頻，告別雜亂線纜。
? 最高240W供電，能充筆記本甚至電動工具。
? 最高80Gbps傳輸，比傳統USB快幾十倍。
? 正反隨便插，再也不用“盲插”了！
所以，下次看到USB Type-C接口，別忘了它不僅僅是個充電口——它可能是你設備的萬能中樞，USB Type-C接口真的太香了。
