炎炎夏日，家里的茶吧機突然罷工，這可急壞了全家人。這臺陪伴我們多年的設備主要功能包括注水、加熱和保溫，而這次出現的關鍵問題就是加熱功能完全失效了。

作為一名硬件工程師，我想著自己動手修理一下，最后花費10.9元修好。這篇文章主要是用來記錄一下生活中的這個簡單維修的小插曲，希望這個小小的案例，能夠為遇到類似問題的朋友提供一些參考。

01 設備外觀解析

這臺茶吧機體型不小，剛開始拆解時不太順利，但慢慢就上手了。先來看看它的整體外觀。左側配備一個玻璃茶壺用于保溫，上方可放水，并配有顯示屏用于顯示水溫；右側既能放水，又能為燒水壺加熱燒開水。

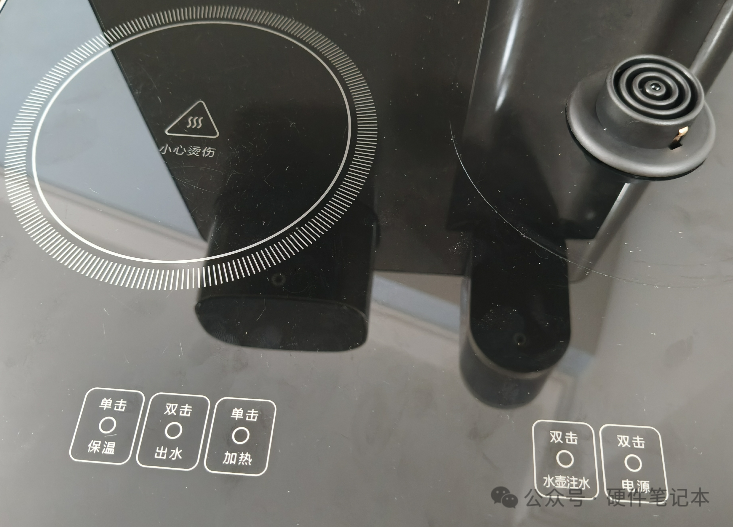

細節方面，左上角是放置玻璃茶壺的區域，貼有"小心燙傷"的警示語；右上角是耦合器，專門用于加熱燒水壺；正面設有五個觸控按鍵：保溫、出水、加熱、水壺注水和電源開關。

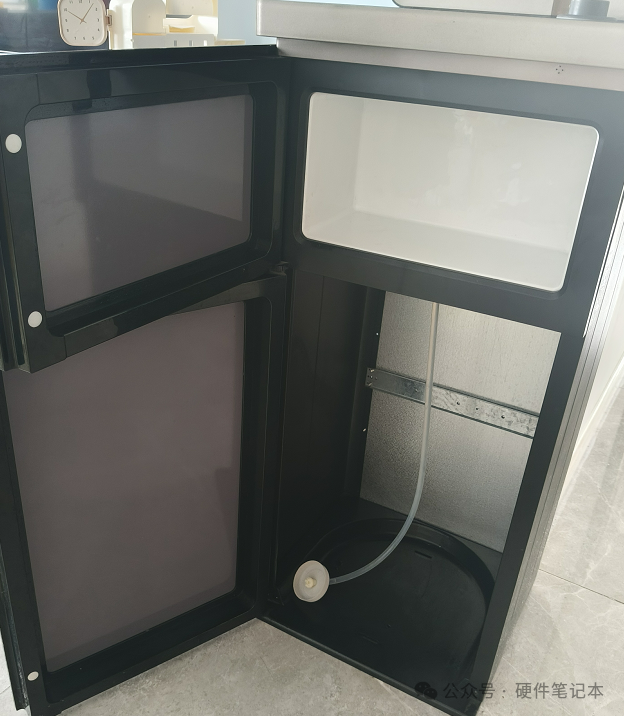

打開下方的兩扇門可以看到，上層空間用于放置紙杯等物品，下層專門放置桶裝水。

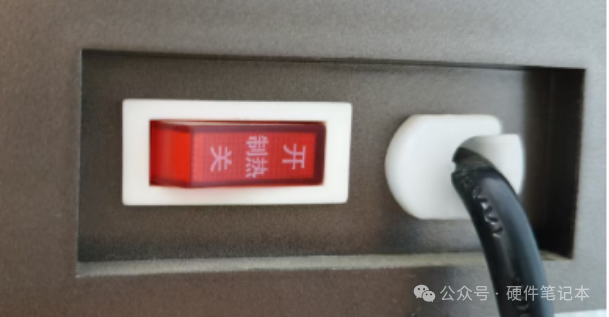

設備背面設計，AC電源線旁設有紅色電源開關按鈕，下方有類似風扇的開孔（實際并未安裝風扇，因整機功耗不高）。

給開關來一個特寫吧，一般咱們都是常開的。

02 拆解過程

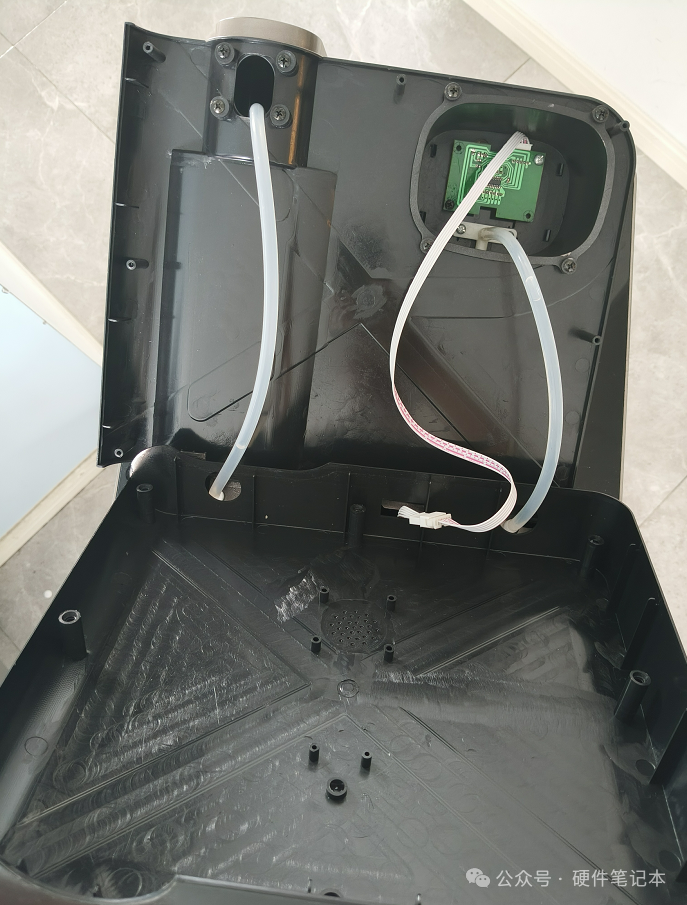

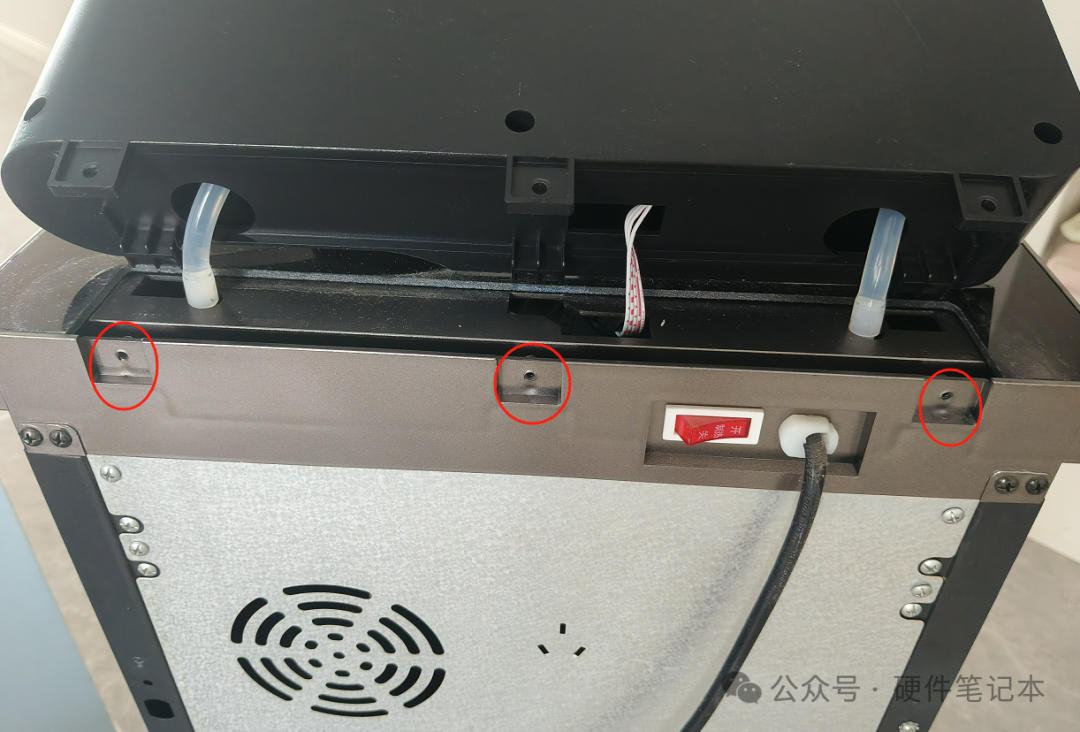

下面開始進行拆解，產品一般正面講究好看，所以一般要從設備的后面開始進行拆解，后面有3顆螺釘，先用螺絲刀把它取下來，于是茶吧機上面這一部分就露出來了，可以看到左右兩邊各有一個出水管，用于給兩邊的水壺放水，中間有一根5P 2.0間距的排線，用于連接OLED溫度顯示屏。

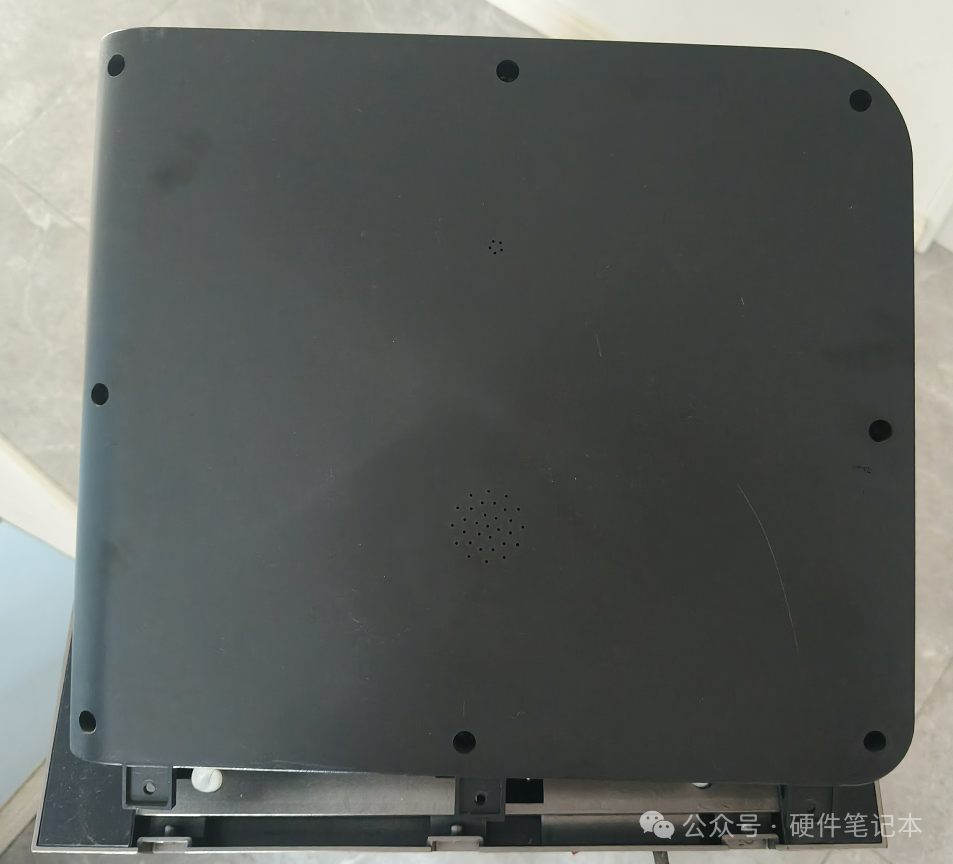

再把它平放，取下后蓋的M3*6的八顆螺絲

打開一看，跟預想的一樣，空間很大，但東西很少，這里很簡單，就不展開說了，只是想帶大家看看里面是什么樣子的。

要想把主板拆下來，正面從下往上看還有三顆螺絲，咱們把它們一顆顆取下來，可能有人注意一個細節，這螺絲刀用膠布包裹，裹得有點丑，日復一日，跟我征戰多年，如今它仍在堅持。

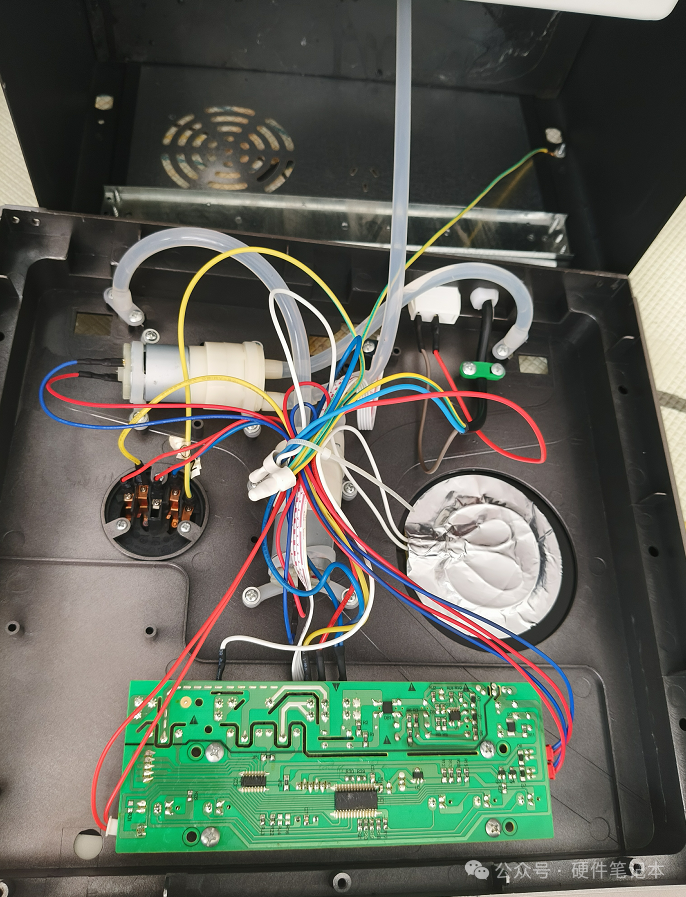

馬上就要見到廬山真面目了，螺絲取下來后，就可以把主板一側直接翻過來，我呢個神，不看不知道，一看嚇一跳一看，很明顯這就是小廠的手筆，這里面的走線就像蜘蛛網一樣，把所有的線扎在一起就完事兒。

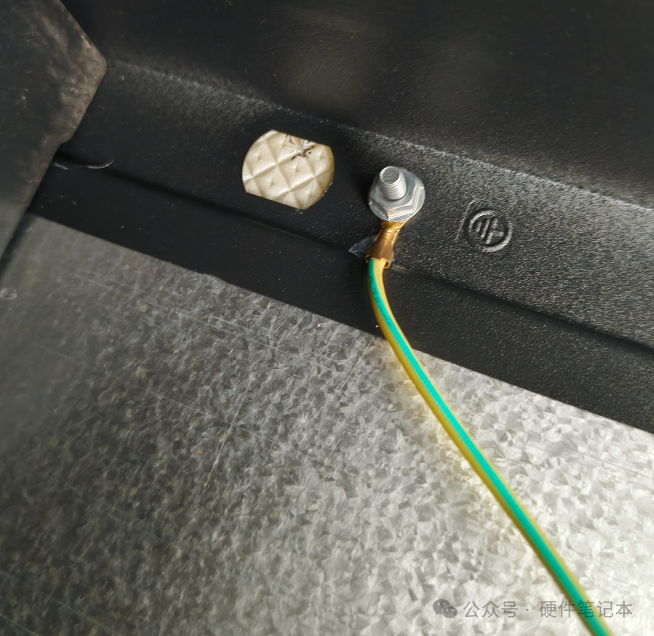

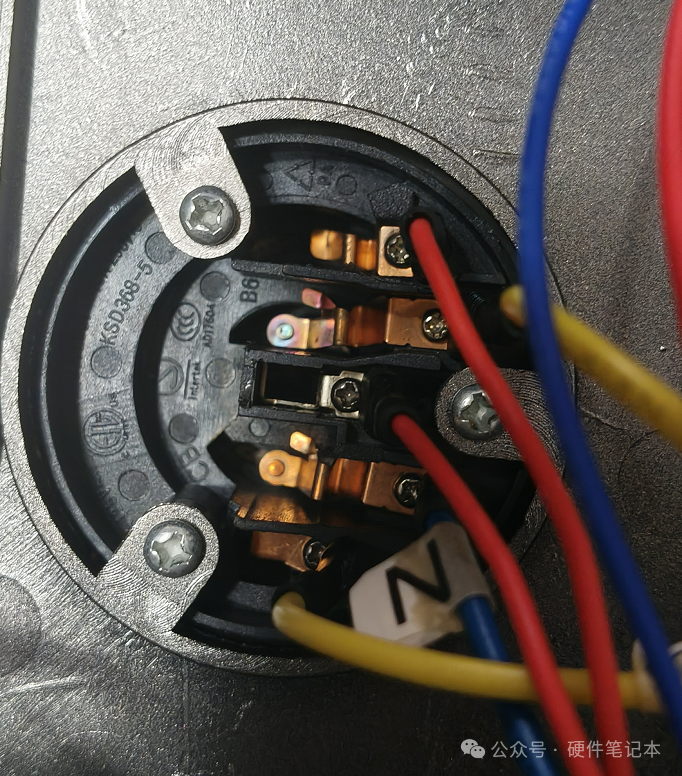

走線再亂，不過有個地方，我還得夸夸他們，大家可以看到這里有一個細節，有一根地線是接著機箱外殼的，家用電器，特別是交流220V，安全是第一位，這一點廠家做的還是挺好的。

咱們把圖片放大，給接地也來個特寫吧，機箱上面還有接地符號標注。

03 主板概述

用螺絲刀取下連接外殼的地線后，就可以把整個工作臺搬走，這樣就更方便我來找問題了，再給電路板背面來個特寫。

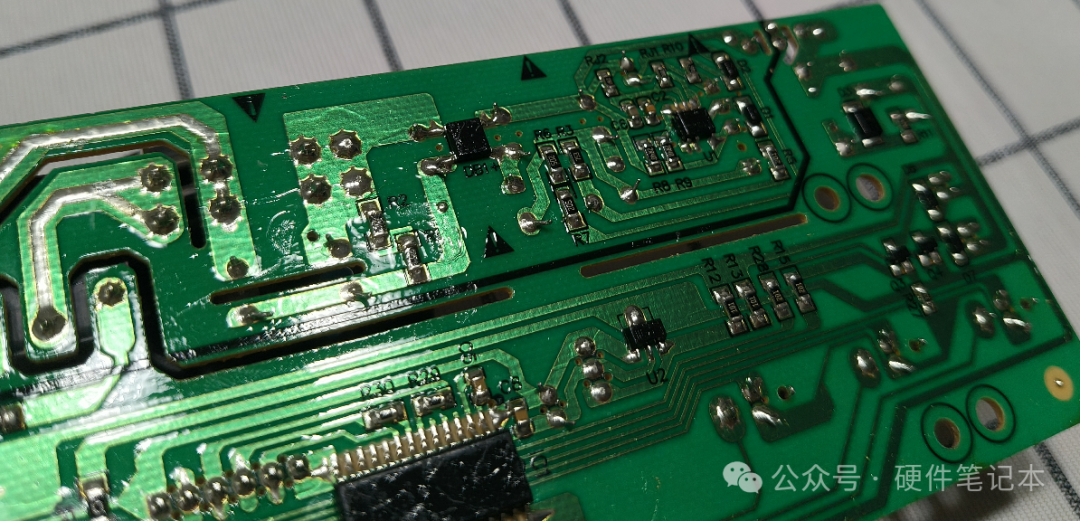

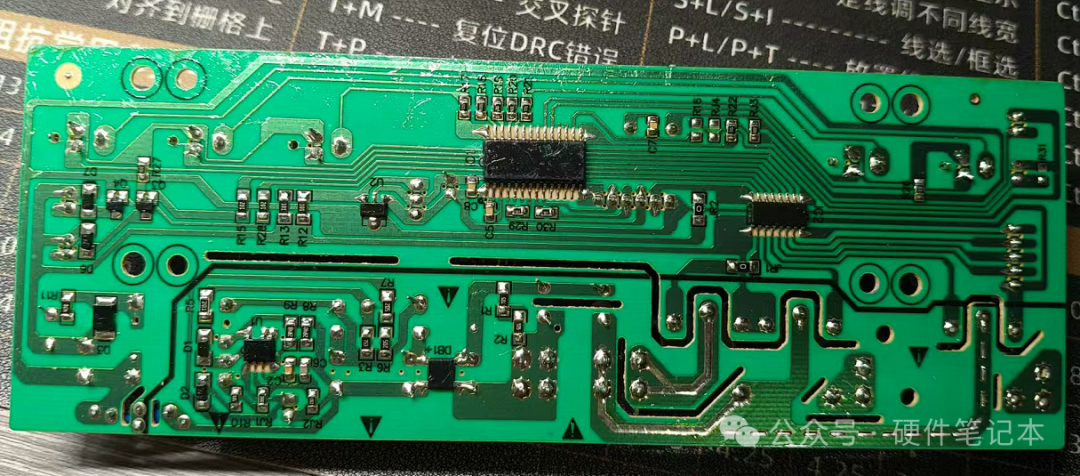

可以看到，板子的上半部分有AC220V強電，可以明顯的看到板子有開槽，主要用于增強爬電距離。下半部分是弱電控制部分，中間偏下是控制芯片，靠近左邊是驅動芯片，用于驅動三極管或者MOS管來驅動繼電器開關對燒水壺進行加熱或保溫。

這里有個細節，可以看到整個板子都是刷了三防漆的，可用于隔離濕氣、鹽霧、霉菌等環境侵蝕，提升絕緣性、防腐蝕能力及機械強度，從而延長電路板的壽命。

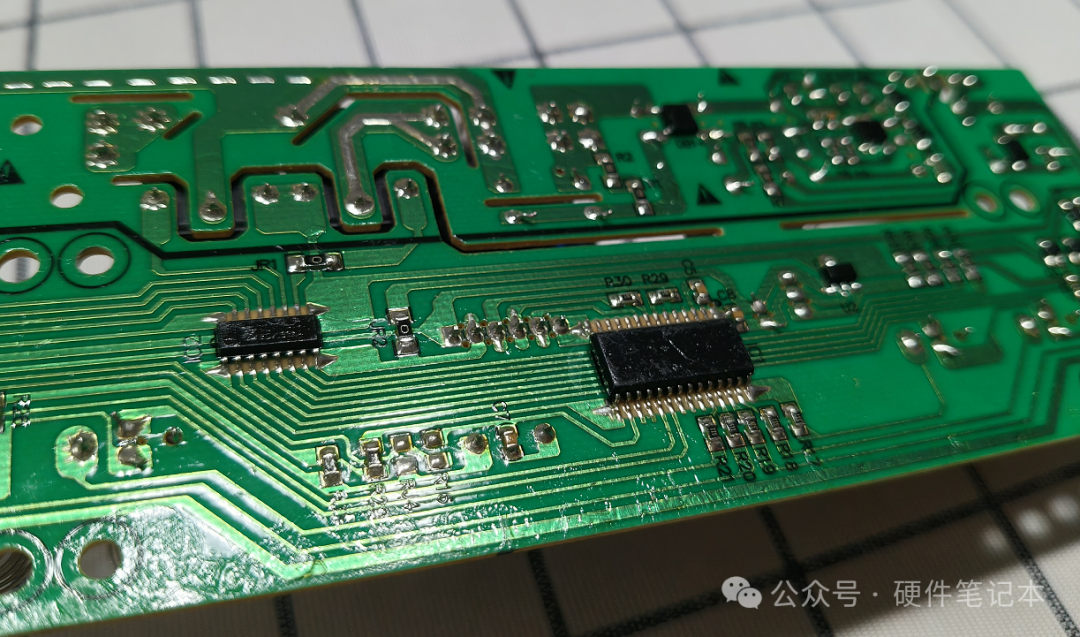

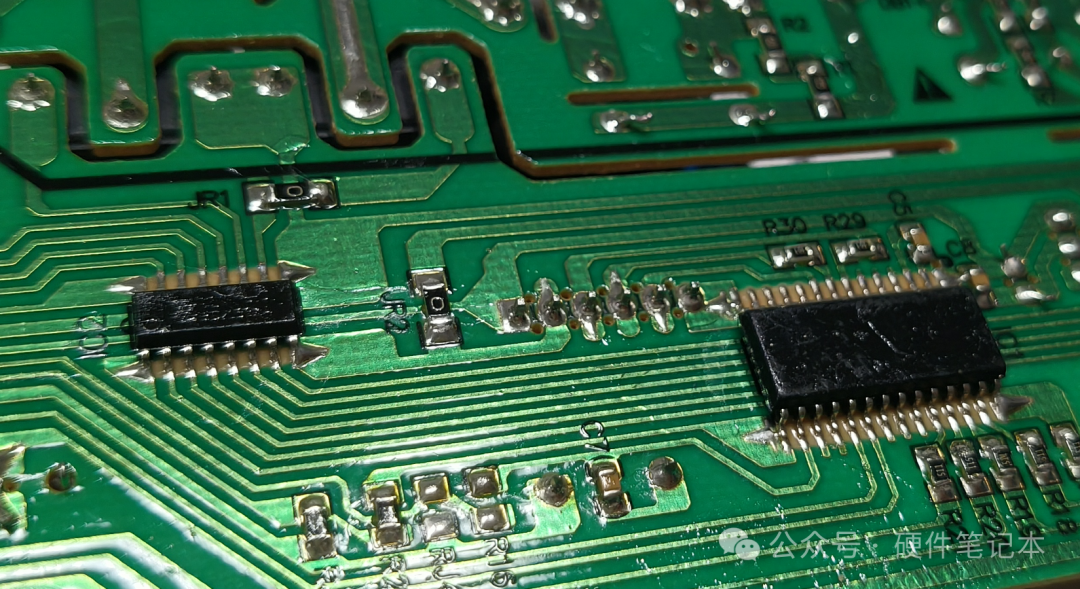

主芯片和驅動芯片的絲印都被磨掉了，完全看不出型號。

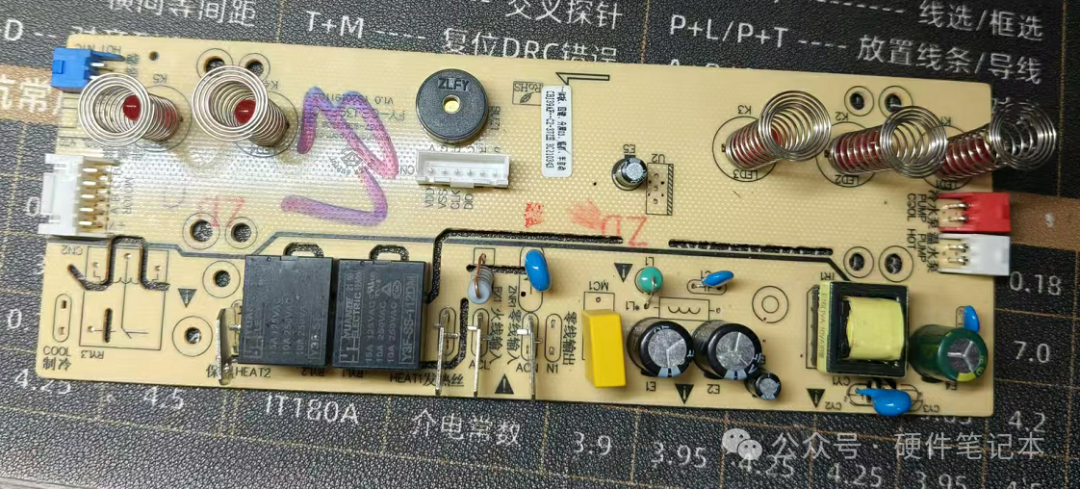

再看板子正面，居然是很久沒看到過的單面板，我以為現在的產品至少都是兩層板了，整體元件也很少。

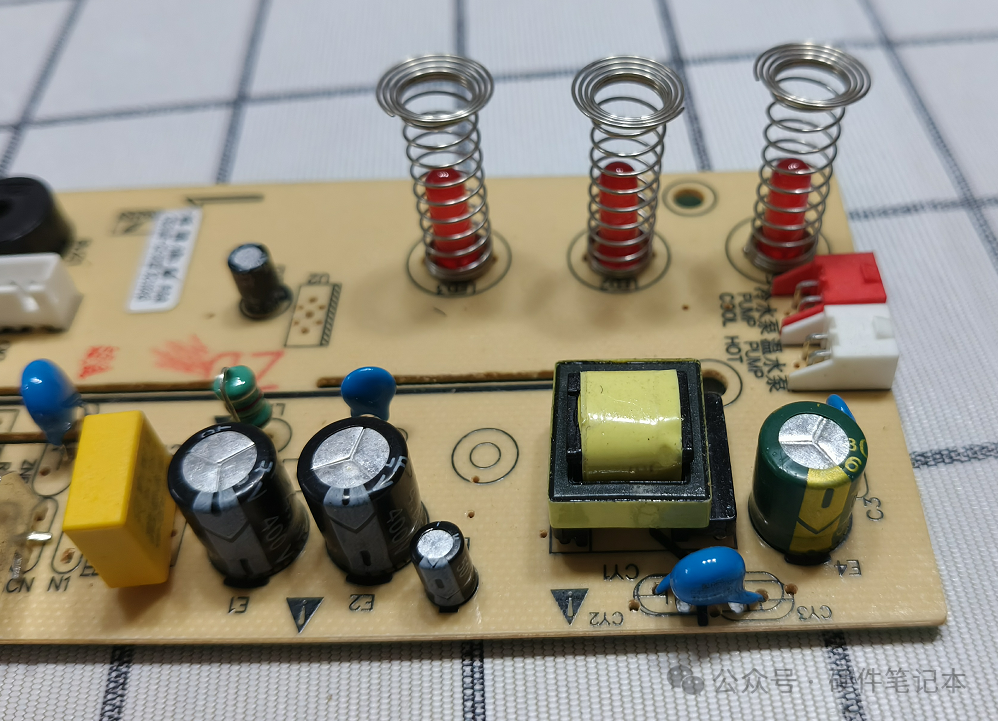

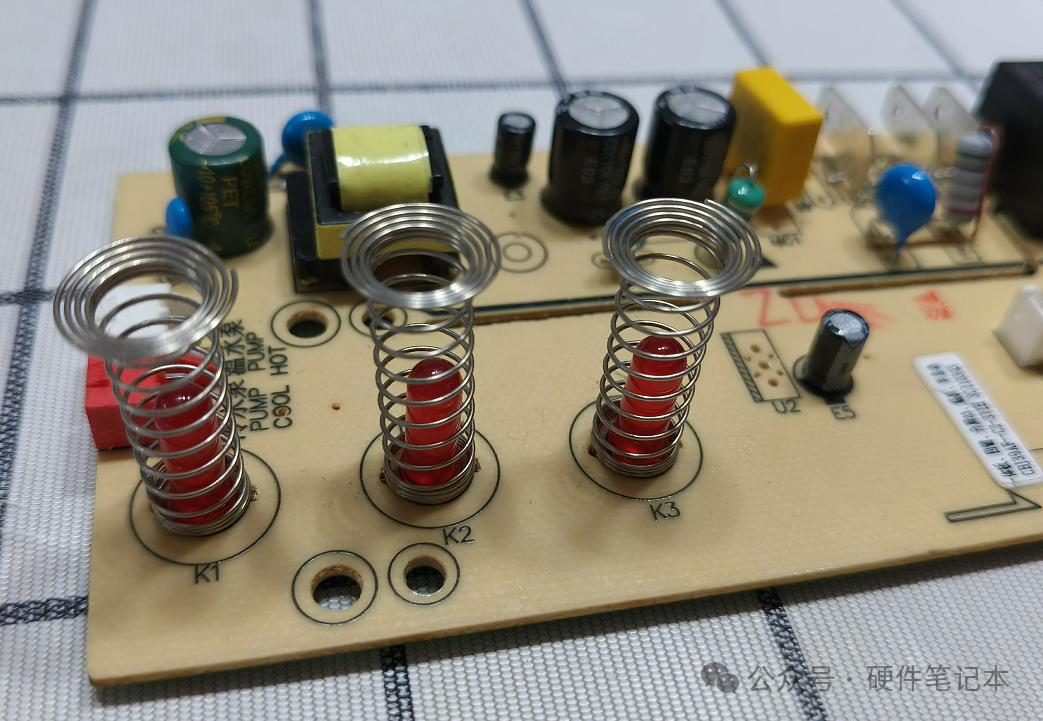

這種彈簧按鍵說實話，比較好奇，因為見的比較少，可能是我平時做的產品不一樣吧。

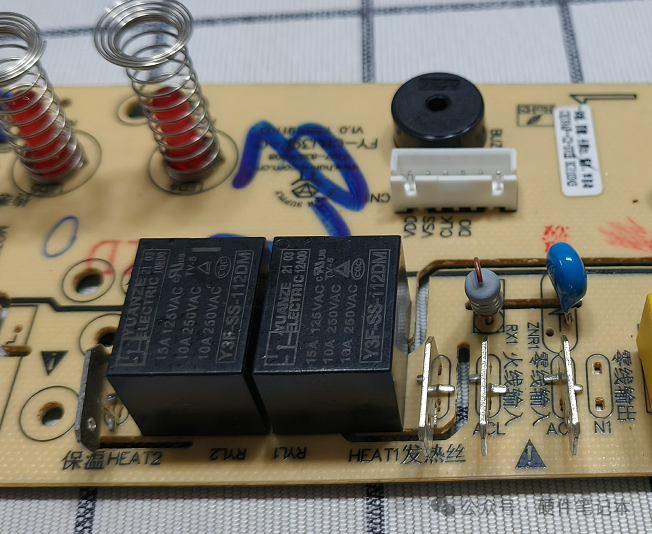

火線零線和地線都是通過PCR250彎針直插片接觸，通過控制繼電器的開關來進行加熱和保溫。

如下是AC220V輸入經過X電容，然后通過背面的貼片橋堆整流，通過電解電容進行濾波，再通過變壓器進行降壓為主芯片和驅動芯片所用的3.3V電壓。

04 維修過程

簡單測試了一下主板各電壓都是正常的，故障現象為無法加熱，懷疑三個地方：

1、驅動控制電路的問題；

2、繼電器本身的問題（能否正常開關吸合）；

3、耦合器本身問題。

簡單測試了一下各個電壓，發現都是正常的，電路板本身有三防漆也不太方便操作，可能檢查不全面，也沒有發現斷路的地方。

鑒于時間關系，平時又很忙，這次打算做個懶人，為了快速將設備修好，我直接淘寶買了一個同樣的主板，還有一個耦合器的公母頭，等物料到了之后再進行逐一更換排查。

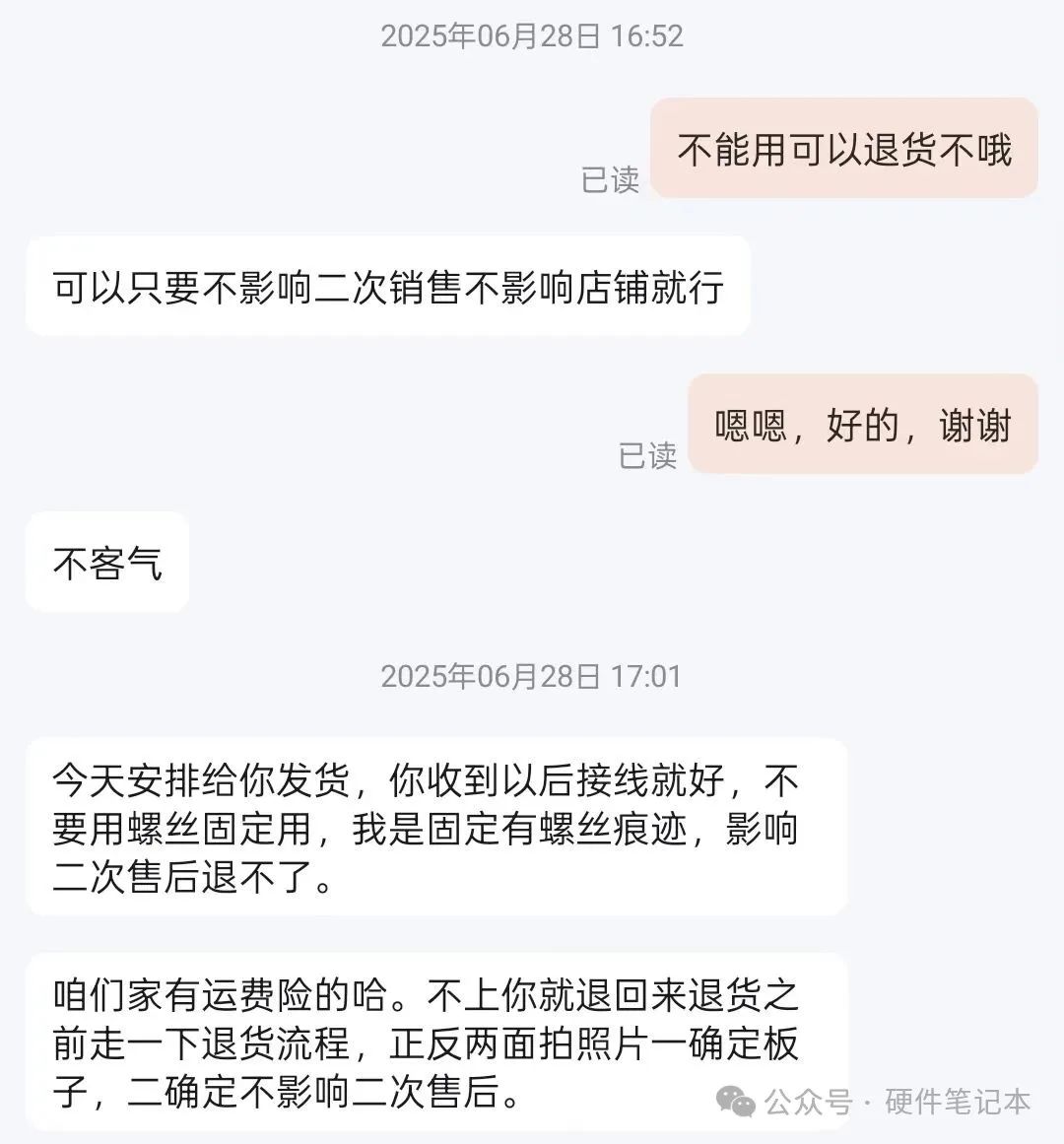

首先主板到了，更換后沒有效果，還是不能加熱，幸好事前業跟老板有溝通。在不安裝，無螺絲痕跡的情況下，可以直接退貨。這里要感謝一下這個老板，服務態度超好，我說要退貨，連著兩天給我打電話叫我不要忘了。

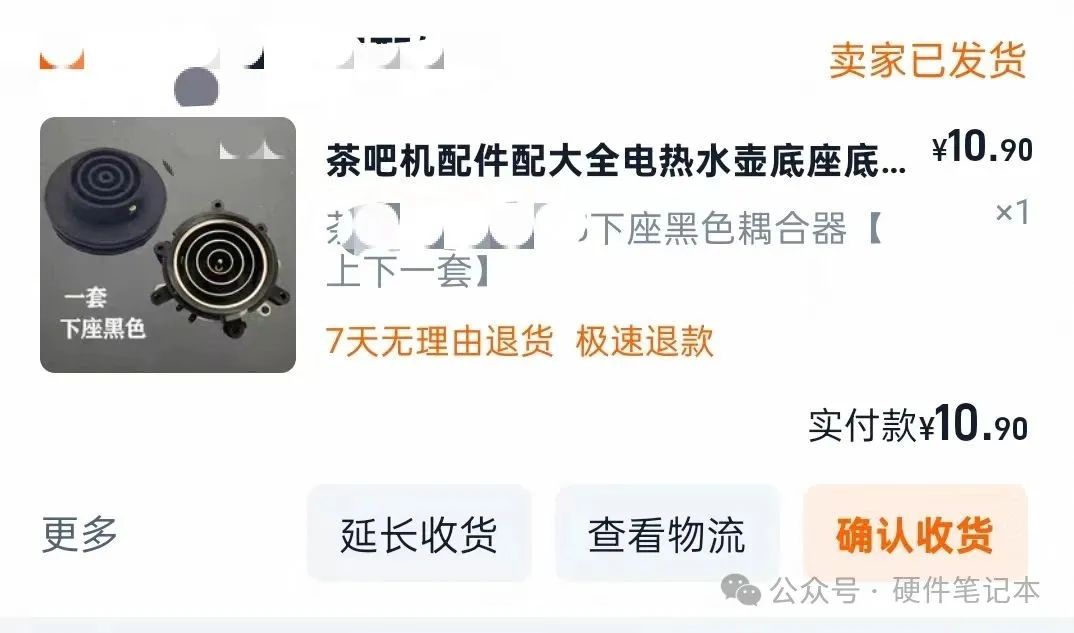

第二天，我的耦合器也到了，總共花費10.9元。

耦合器更換后，直接就可以加熱了，所以問題就出在耦合器身上。

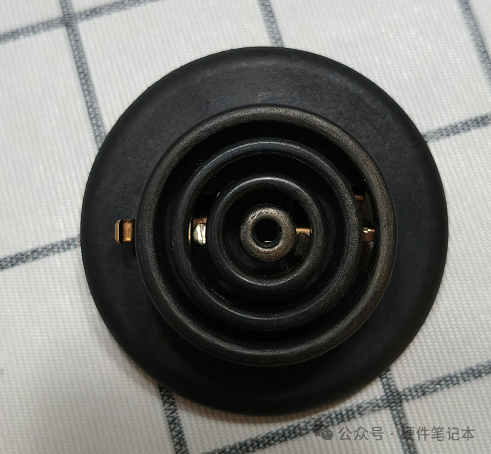

那咱們再來看看耦合器，耦合器的背面各螺絲緊鎖，連接正常。

正面看好像也沒什么問題。

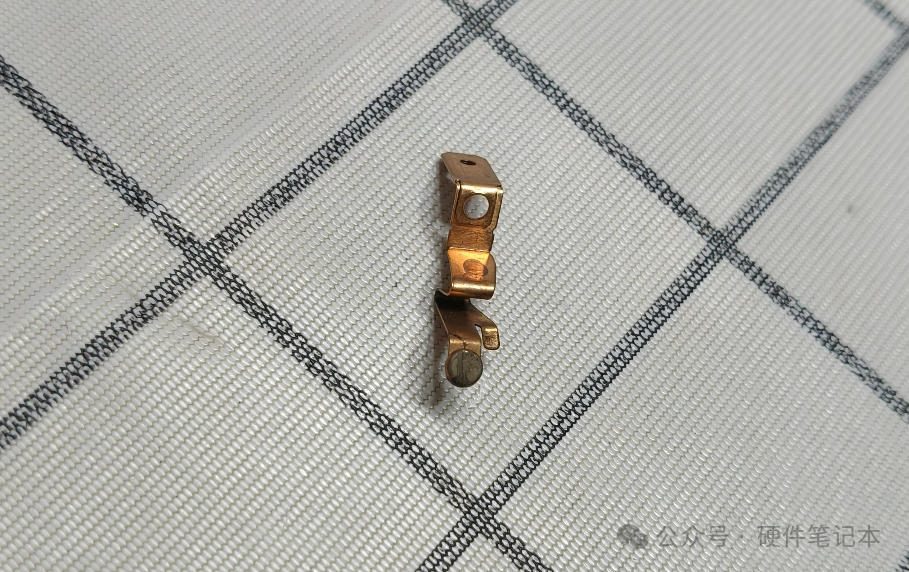

于是我把里面的彈片取下來看，可以明顯看到中間有一圈發黑且磨損的地方，估計是接觸不良。

判斷為長期使用中，燒水壺的頻繁取放導致觸點磨損，造成接觸不良。如果更換耦合器無效，可嘗試更換燒水壺底部的耦合器部件。

今天的分享就到這里，希望對你有幫助！
