網上突然刷到一款來自TI的理想二極管，它損耗超低、發熱極小、壓降僅僅20mV，可用于替代傳統的肖特基二極管或MOSFET，來解決電源保護中的痛點。

下面來總結核心內容：

1、傳統方案的痛點：肖特基二極管和MOS管的短板

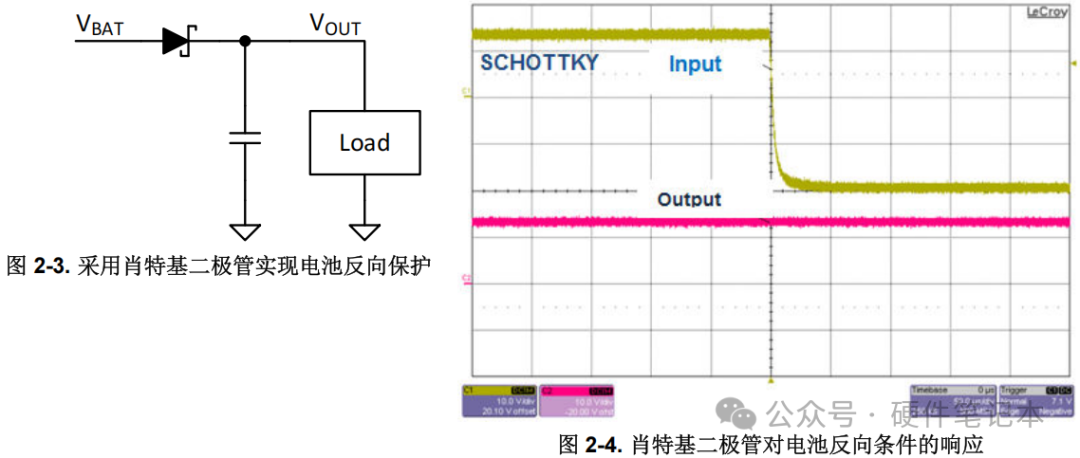

肖特基二極管：

優點：簡單便宜，能防電池反接、隔離故障電源。

缺點：電流大了壓降高（比如10A時壓降0.5V，發熱嚴重，得加散熱片）。高溫下漏電大，可能燒器件。

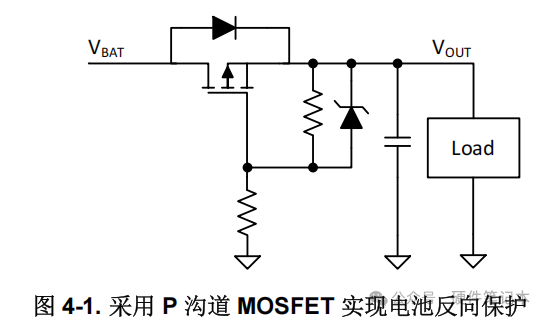

2、P溝道MOSFET

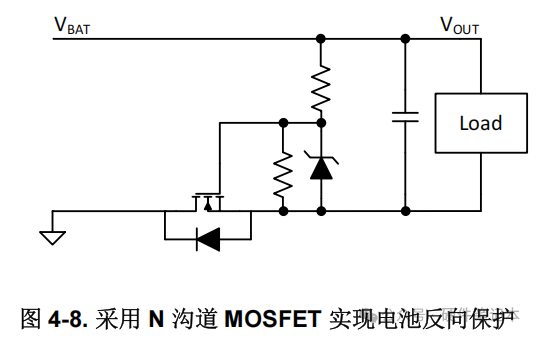

3、N溝道MOSFET

優點：比肖特基二極管導通損耗低。

缺點：不能阻斷反向電流，需要額外電路防反向電流，復雜又占地方。

4、理想二極管的“黑科技”

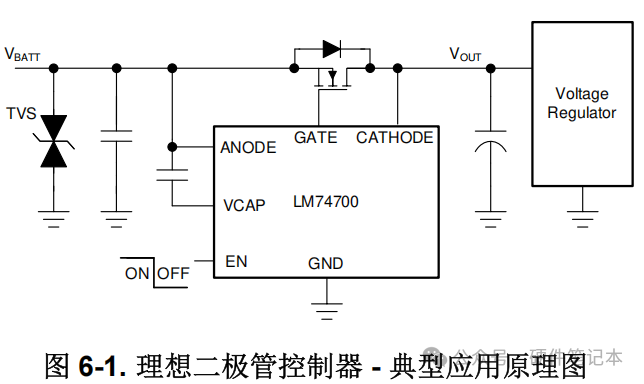

TI的理想二極管控制器（如LM74700-Q1）本質是一個“智能開關”，通過驅動外部MOSFET，模擬出接近理想的二極管特性：

超低壓降：最低僅20mV（傳統二極管的1/20），幾乎不發熱。

零反向漏電：檢測到反向電流時，0.75μs內切斷。

自適應調節：根據負載電流動態調整MOSFET導通程度，像“智能水閥”自動調節開合。

工作原理：

1、正向?qū)?/span>：

當電源正常供電時，控制器給MOSFET柵極充電，使其完全導通（壓降≈0）。

對比：傳統二極管靠PN結導通，天生有0.3V~0.7V壓降。

2、反向阻斷：

檢測到電流反向（如電池接反），立即拉低MOSFET柵極電壓，利用其體二極管阻斷電流。

關鍵優勢：傳統MOSFET方案需要電壓降到閾值（Vth）才關斷，而理想二極管靠比較器快速判斷，響應快10倍。

電荷泵：為MOSFET柵極提供高壓驅動，確保完全導通（即使輸入電壓低至3.2V）。

快速比較器：實時監測電流方向，反向電流一出現立刻關斷（0.75μs延遲）。

理想二極管把傳統方案的壓降、發熱、速度問題一次性解決。用TI的話說：“像理想中的二極管一樣高效，但現實中真的存在。”
