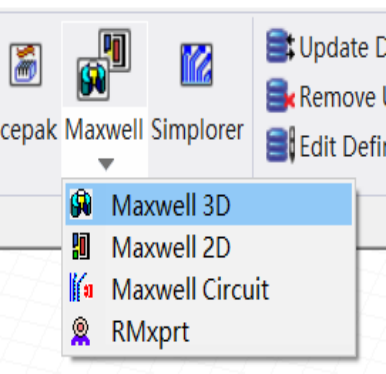

1、新建一個工程，打開軟件，點擊上方Maxwell，選擇Maxwell 3D建模。

圖1： Maxwell 3D文件建立

2、先選擇求解的類型，點擊上方Maxwell 3D—Solution Type，選擇渦流場Eddy Current。

圖2： 選擇渦流場求解器

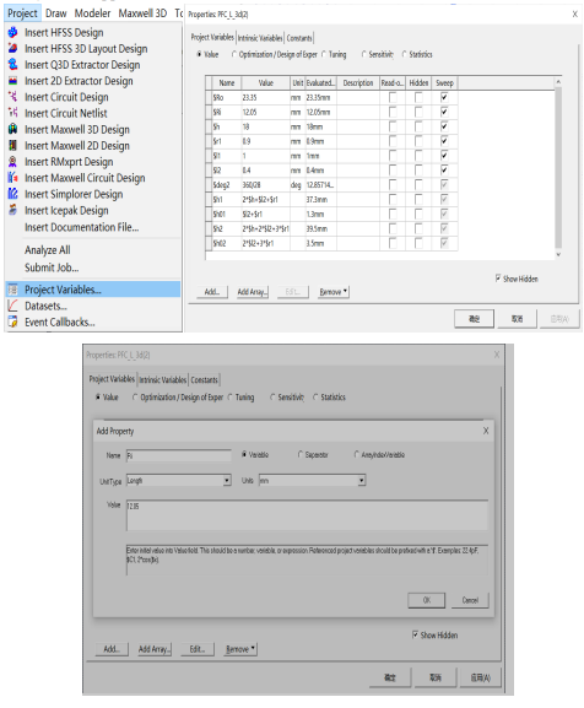

3、進行參數化建模，在上方的Project—Project Variables中能夠添加及修改各項參數，PFC電感所需要的參數如右圖所示。具體步驟為：選擇Add，設置參數名稱Name、Unit Type選擇Length（直接輸入字母L即可彈出），單位mm、輸入Value，點擊OK--應用后設置成功。其中部分符號包括$、*、+等。

圖3： 設置變量參數

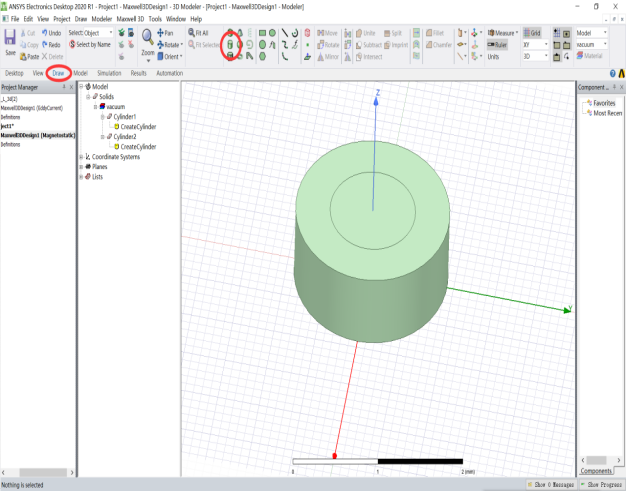

4、接下來畫磁芯。PFC電感器磁芯近似為同心圓柱體，通過大圓柱體減去小圓柱體得到，點擊Draw中的圓柱體后，選擇圓柱體中心點后，鼠標沿著X軸或Y軸確定半徑后單擊鼠標左鍵確定，鼠標沿Z軸移動確定高度，同理繪制小圓柱體。

圖4： 磁芯模型繪制

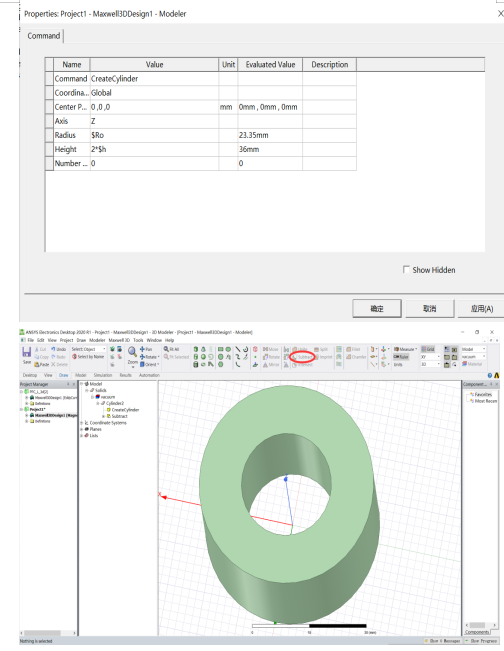

5、將磁芯內外徑參數化。在Model中雙擊Cylinder（大圓柱）目錄下的CreateCylinder進行半徑的設置，在Radius一欄輸入[$+參數名]，如$Ro，在Height一欄設置磁芯高度，如2*$h，具體數值可以在第三步操作中設置（記得輸入$符號）。Cylinder2小圓柱同樣進行設置。

然后選中外面的圓柱體減去內部的圓柱體得到磁芯模型。（先選中外面的，然后按住Ctrl，選中內部的，最后單擊Subtract--OK）

 圖5： 磁芯模型繪制

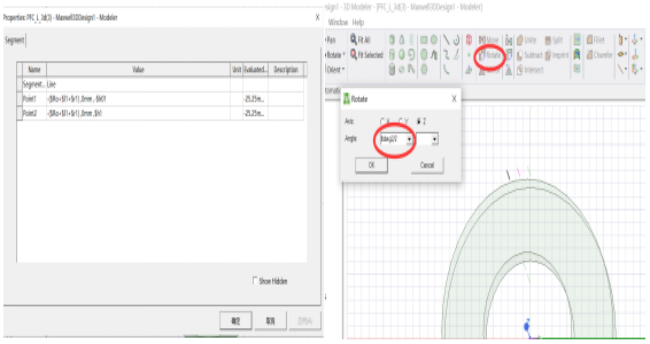

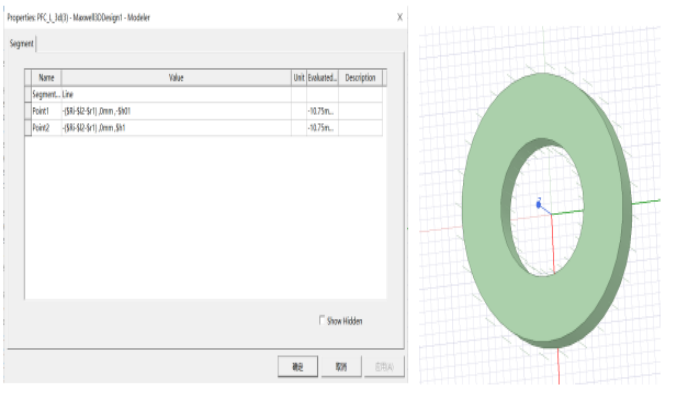

6、之后進行繞組的繪制。先繪制繞組的路徑，再繪制繞組橫截面后，沿繞組路徑進行掃描后得到目標繞組。具體實施步驟如下：在X方向距離磁芯的外徑距離為$l1畫一條平行與磁芯的導線，這里$r1代表導線半徑（可以先任意畫一條線，再設置參數，具體參數如左圖所示）。再選中此導線沿Z軸正方向旋轉角度$deg2的一半，$deg2的值為360/28，單位deg。具體步驟為：先單擊選中導線，單擊Rotate，在Angle中鍵入$deg2/2，單擊OK。

圖6： 繞組繪制

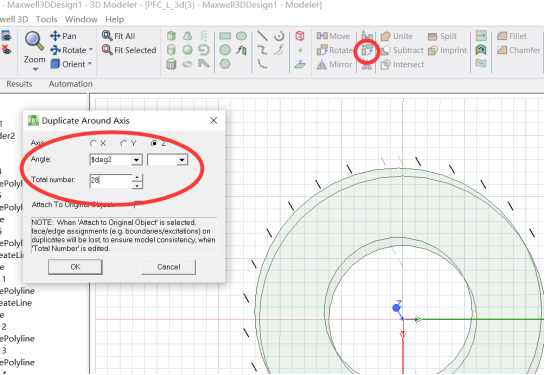

7、接著繼續選中這根導線，點擊旋轉復制，在彈出來的框中輸入旋轉的角度$deg2以及導線的數量28，之后點擊OK。

圖7： 繞組繪制

8、在X方向距離磁芯的內徑距離為$l2畫一條平行與磁芯的導線， $r1同樣代表導線半徑。再選中此導線沿Z軸正方向旋轉角度$deg2的一半。接著與步驟1）相同，選中這根導線，點擊旋轉復制，在彈出來的框中輸入旋轉的角度$deg2以及導線的數量28。之后點擊OK。

圖8： 繞組繪制

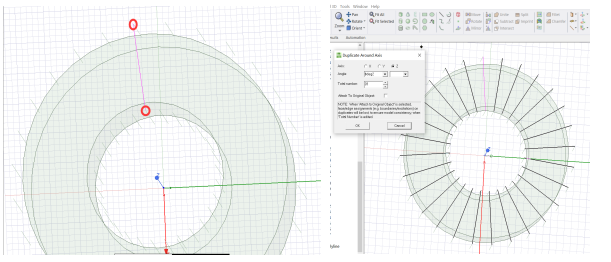

9、如圖所示用鼠標連接內外導線頂部，之后與步驟7一樣旋轉復制這條導線。

圖9： 繞組繪制

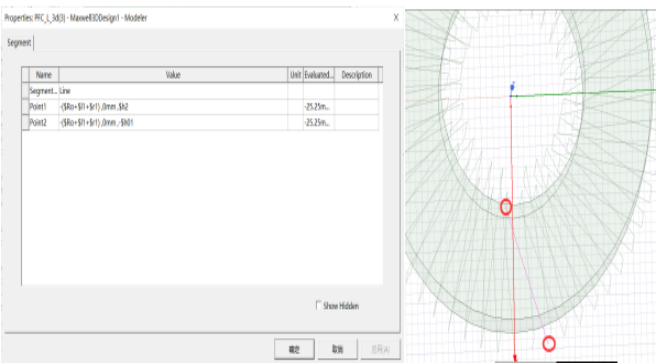

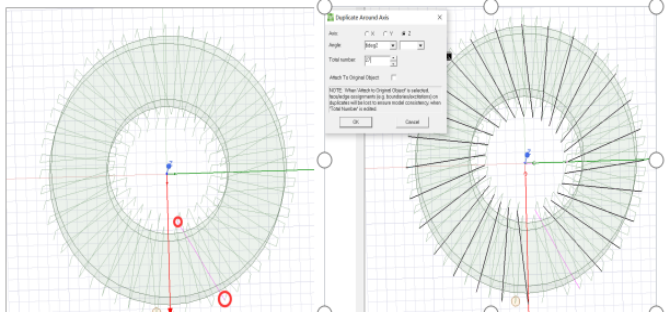

10、用鼠標連接內外導線底部，具體點位如圖所示，之后同樣旋轉復制這條導線，注意此處只復制27條導線。

圖10： 繞組繪制

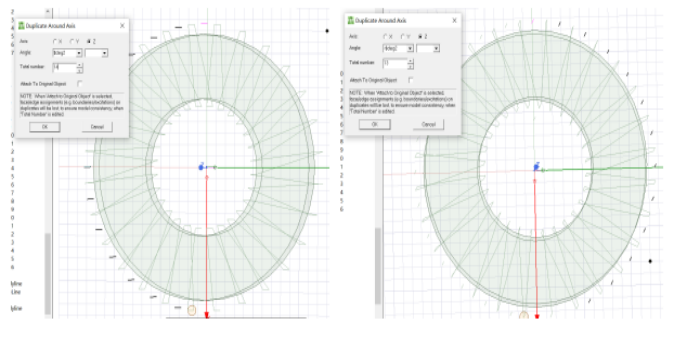

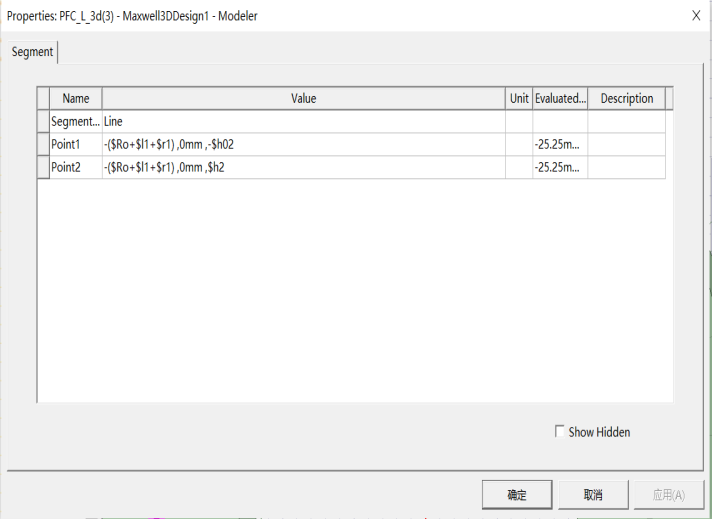

11、在X方向距離磁芯的外徑距離為$l1畫一條平行與磁芯的導線。之后直接旋轉復制，先正方向復制14次，再負方向（角度鍵入-$deg2）復制13次。

圖11： 繞組繪制

圖12： 繞組繪制

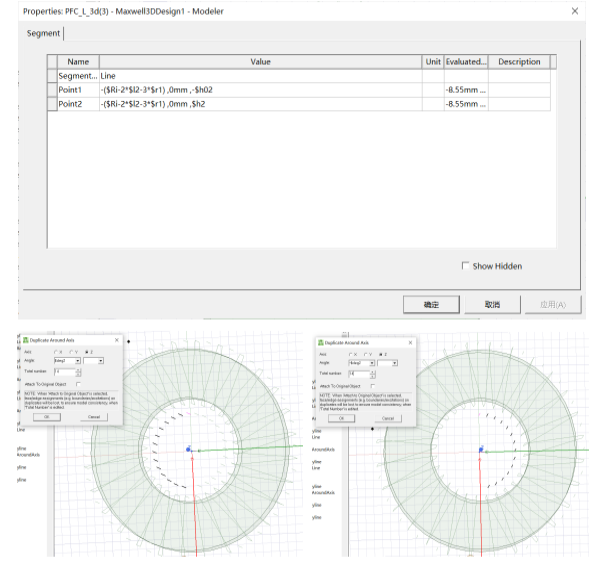

12、在磁芯的內徑方向畫一條平行于磁芯的導線，具體參數如下。之后旋轉復制，正反向分別14次。

圖13： 繞組繪制

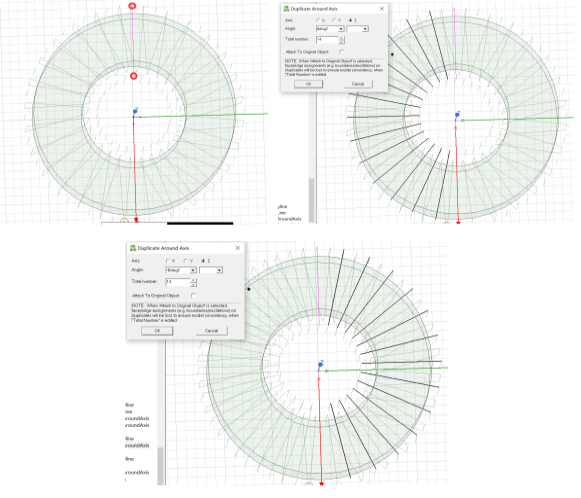

13、如圖所示用鼠標連接內外導線頂部，之后旋轉復制這條導線，同樣正反方向分別14次。

圖14： 繞組繪制

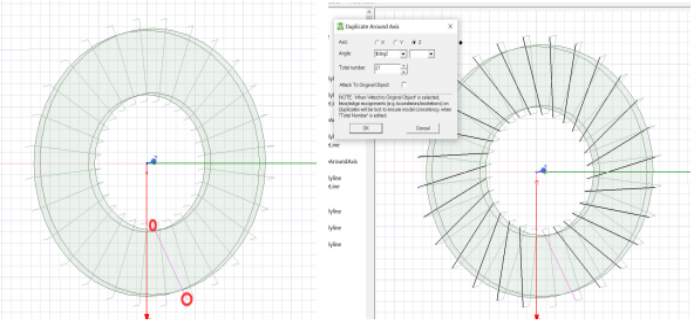

14、用鼠標連接內外導線底部，具體點位如圖所示，之后正方向旋轉復制這條導線，注意此處復制27條導線。

圖15： 繞組繪制

15、繪制兩條導線將內外兩繞組連接起來，先繪制平行于Z軸的線，其坐標如下圖。再用鼠標將圖中標出的兩點連接。

圖16： 繞組繪制

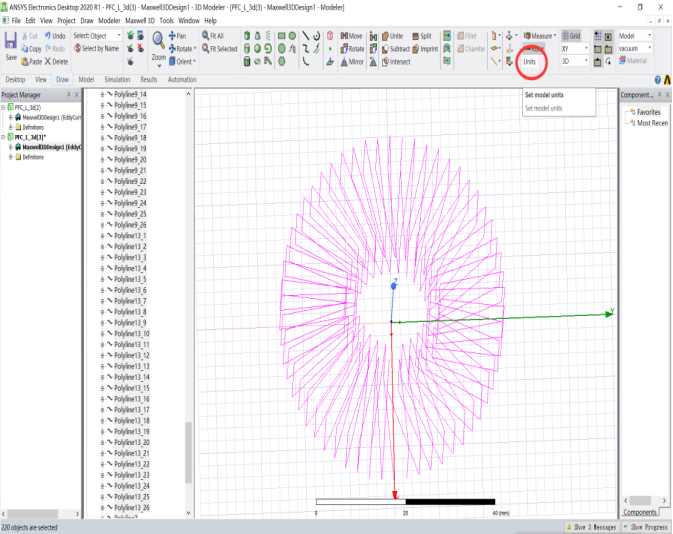

16、檢查各導線首尾緊密相連后，使用Units將所有線聯合。

圖17： 繞組繪制

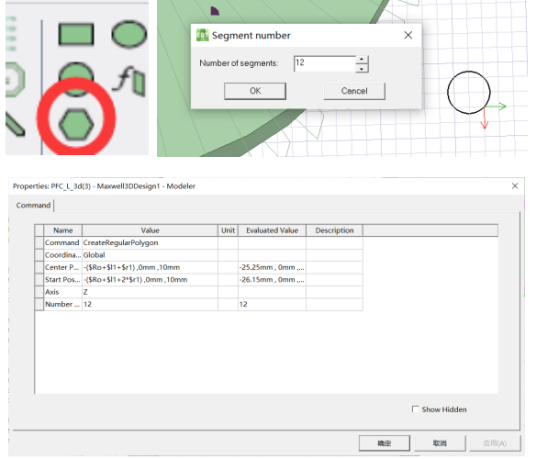

17、最后一步，將繪制的線轉換為導線。具體步驟為：畫一個與任意一段導線垂直的正十二邊形或正六邊形，作為導線的截面，選擇如圖所示圖標，先隨便畫一個，在彈出的窗口中輸入12或6，之后調整其中心點和頂點位置，具體數值如下圖。

圖18： 繞組繪制

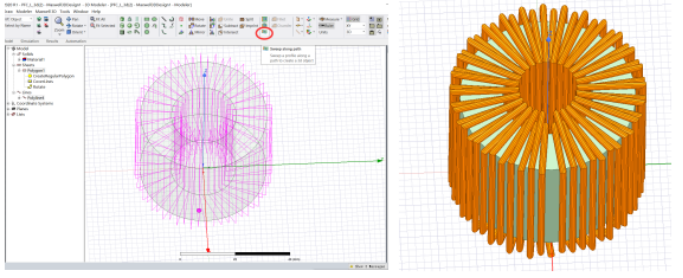

18、選中聯合的導線與導線截面，點擊紅圈標出的圖形，單擊OK，即可完成拔模。

圖19： 繞組繪制

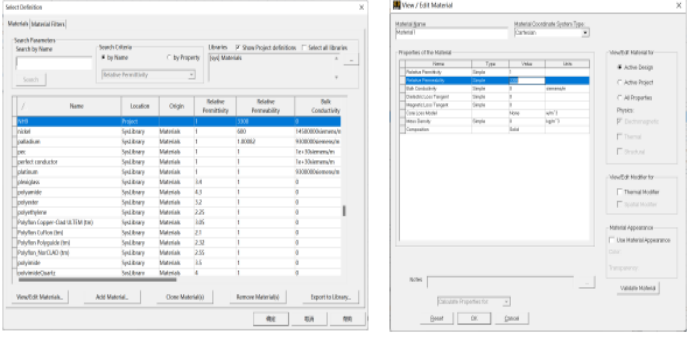

19、最后給磁芯賦予材料，單擊磁芯，右鍵選擇add material ，將相對磁導率60輸入；給繞組賦予材料，同樣的操作，然后選擇copper即可。

圖20 ：繞組材料設置
