寫在開頭，常見的靜電放電現象，是不是很熟悉？
當然還有下面這樣的，尤其是在秋冬天脫毛衣的時候，經常會聽到噼里啪啦的聲音并可以看到可見的放電現象。
一、靜電放電(ESD)概念

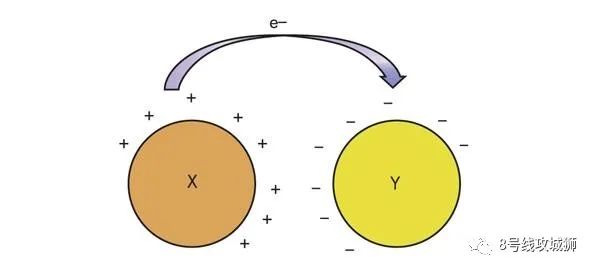

概念：具有不同靜電電位的物體相互靠近或直接接觸引起的電荷轉移現象。如下圖：
二、關于靜電放電測試
2.1 靜電放電起因
在低濕度情況下，通過摩擦等因素，使人體積累了電荷。當帶有電荷的人與設備接觸時，就可能產生靜電放電。秋冬季節較為干燥，因此靜電現象在秋冬季節更為常見。2.2
靜電放電測試的目的
靜電放電測試作為電子產品可靠性測試的一種，是衡量電子產品或系統的抗靜電放電干擾的能力。它模擬：
-
操作人員或物體在接觸設備時的放電；
-
人或物體對鄰近物體的放電；
2.3 靜電放電可能產生的后果
-
直接通過能量交換引起半導體器件的損壞；
-
放電所引起的電場與磁場變化，造成設備的誤動作；
2.4 靜電放電方式分類
放電方式分為空氣放電與接觸放電。
空氣放電方法是將試驗發生器的充電電極靠近受試設備直至接觸到受試設備的一種試驗方法。
接觸放電方法是將試驗發生器的電極保持與受試設備的接觸并由發生器內的放電開關激勵放電的一種試驗方法。一般來講，對于金屬表面我們通常采用接觸放電，對于非金屬類的絕緣層表面我們采用空氣放電。
另外接觸放電又可分為直接放電與間接放電：
直接放電就是直接對受試設備實施放電；
間接放電是通過對受試設備附近的耦合板實施放電，以模擬人員對受試設備附近的物體的放電。

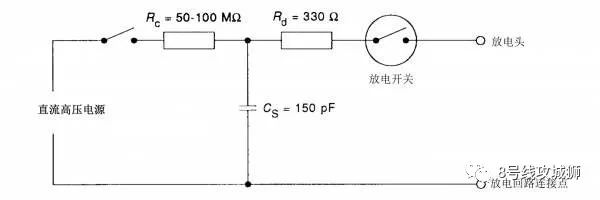

2.5 靜電放電發生器簡圖
2.6 靜電放電發生器的特性

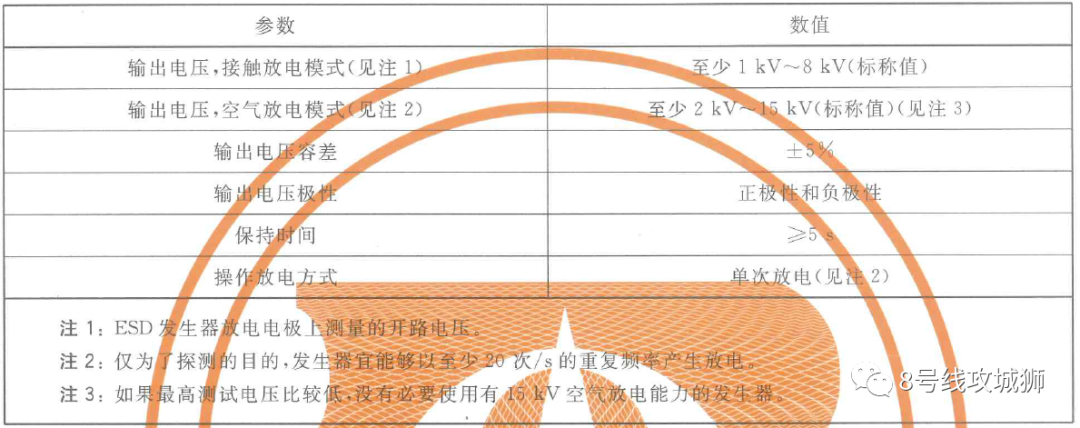

通用特性
接觸放電電流波形參數
2.7 靜電放電發生器電極
放電電極應符合下圖所示的形狀和尺寸
2.8 靜電放電測試方法

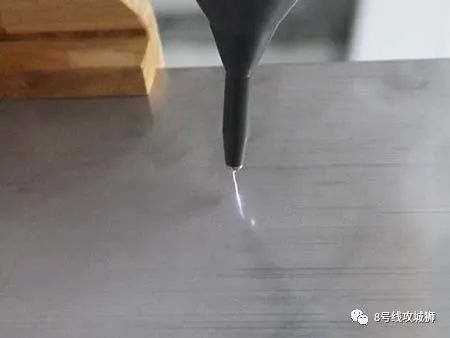

在進行靜電放電測試時，靜電放電發生器的電極頭需要垂直于被測試設備的表面（如下圖）。測試分為正負極性，IEC61000-4-2標準規定一個測試點至少放電10次，測試時間間隔一般1s。在測試前后要同時監測被測設備的功能是否正常，以判定是否合格。
2.9 試驗的嚴酷度等級
2.10 靜電放電參考標準
GB/T 17626.2-2018(替代GB/T 17626.2-2006)、IEC 61000-4-2:2008(公眾號后臺回復關鍵字：電磁兼容、EMC可獲得EMC測試規范的國標網盤鏈接)三、ESD測試環境搭建
(搭建環境參考網絡：上海索莘電子)
-

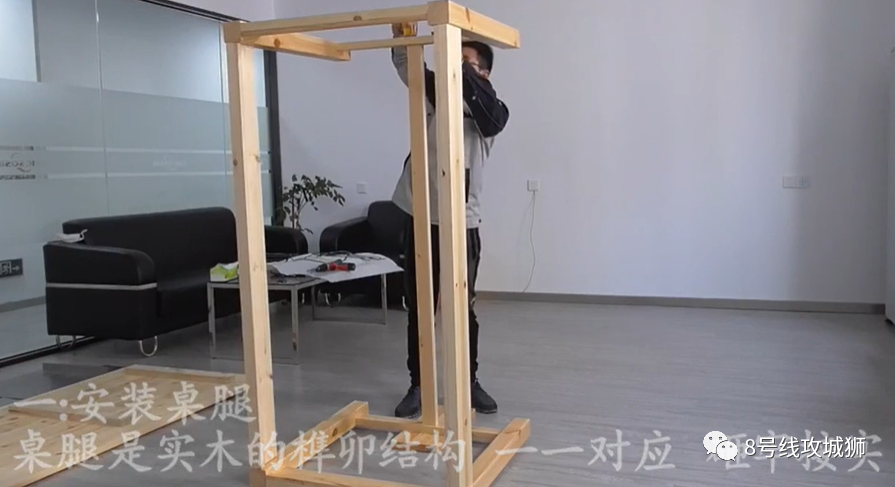

安裝桌腿，桌腿是實木的榫卯結構一一對應，砸牢接實。
-
把桌腿和桌面鎖緊連接，調整好位置，先長后寬，用尖頭螺絲鎖緊固定好。
-

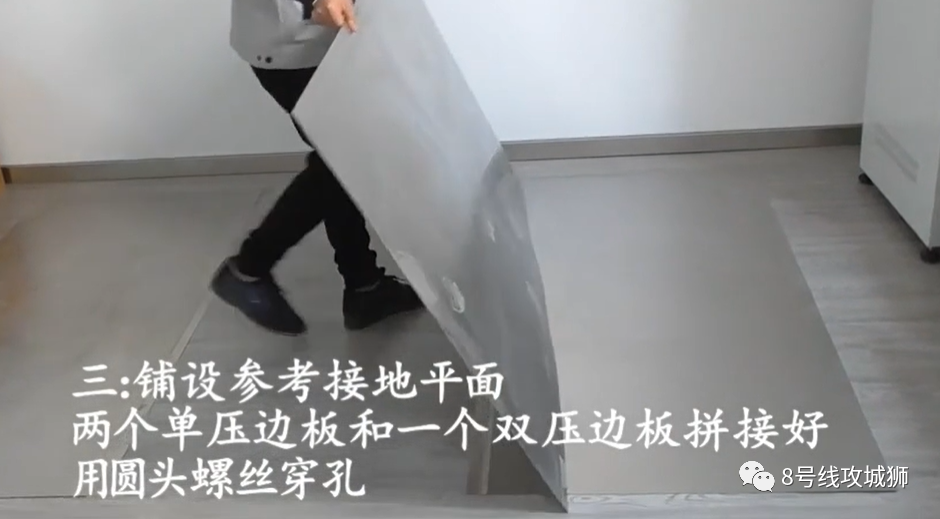

鋪設參考接地平面，兩個單壓邊板和一個雙壓邊板拼接好，用圓頭螺絲穿孔。
-

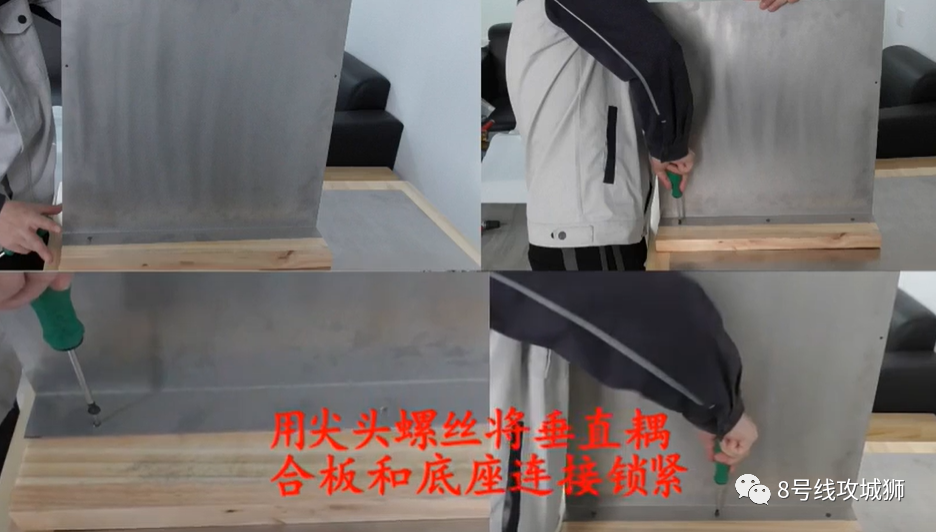

水平和垂直耦合板的安裝，調整參考接地板位置，放置好試驗臺，將沒有壓邊的水平耦合板放到桌面。
-

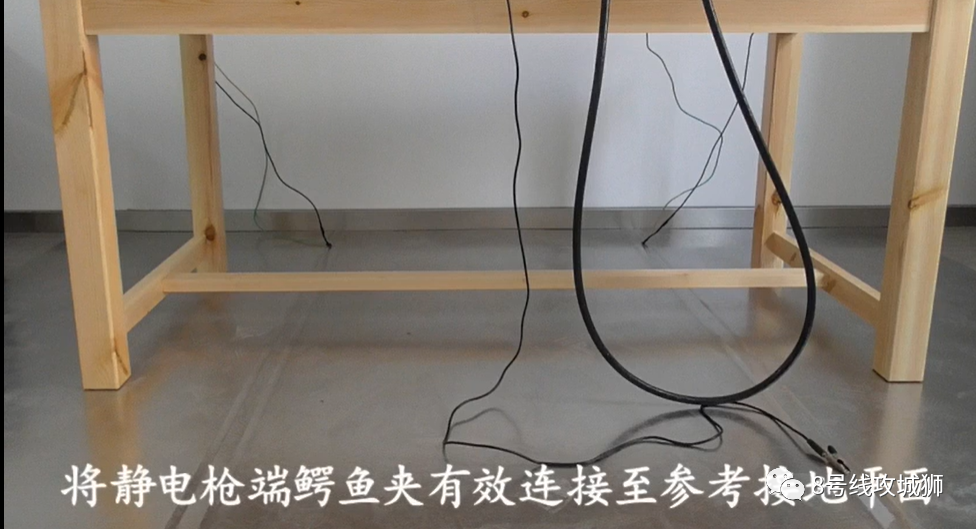

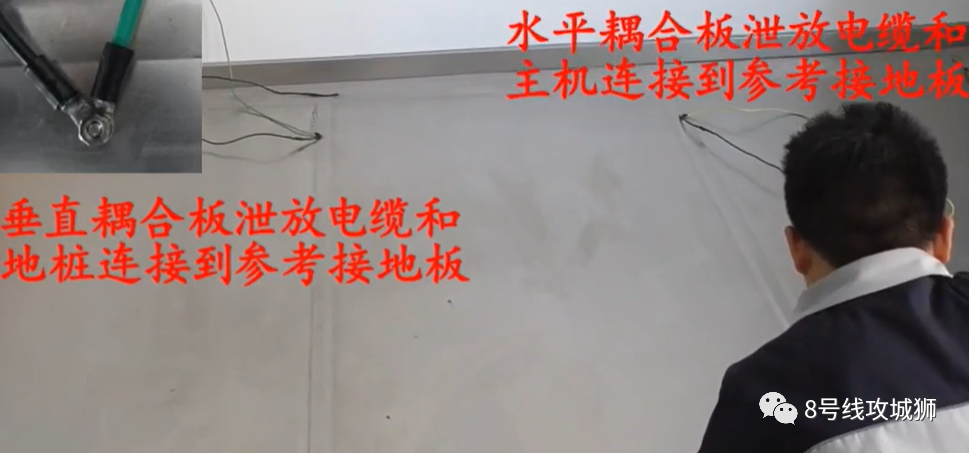

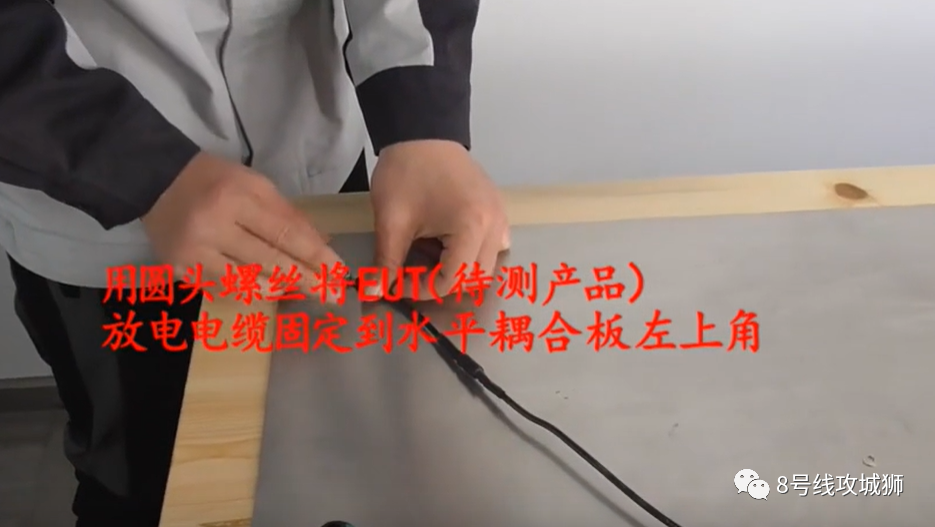

放置絕緣襯墊，水平和垂直耦合板經泄放電纜連接至參考接地平面，將絕緣襯墊放在水平耦合板上。
-

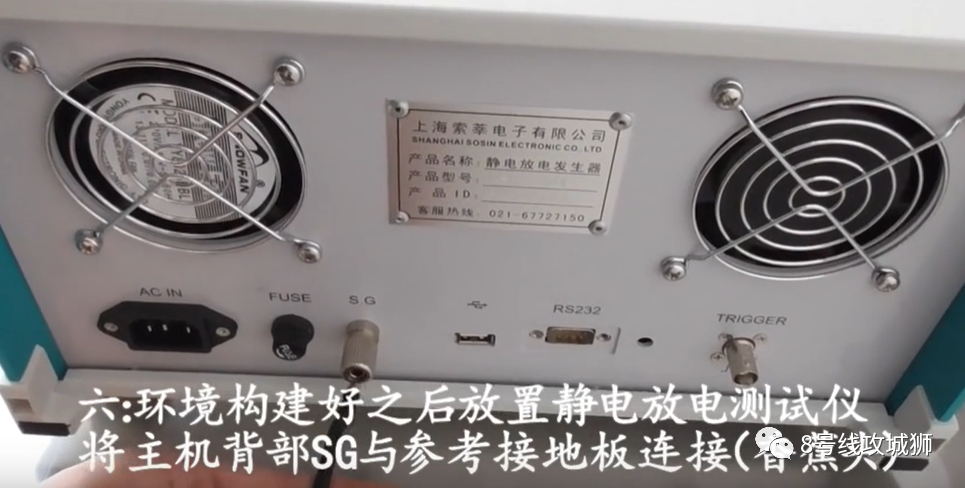

環境構建好之后放置靜電放電測試儀，將主機背部SG與參考接地板連接。
四、后注：
1、關于設備接地與否：對于不接地設備，由于它不像其他設備那樣能自己放電，在測試中若在下一個放電前為將之前的電荷消除，那么被測設備的電荷將積累可能使電壓為預期值的2倍，從而造成設備的損壞。因此，不接地設備在每次靜電放電脈沖施加之前都應該釋放掉之前測試所施加的電荷。
