-----本文簡介-----

主要內容包括：

        數字電位器的典型應用場景。

        前篇內容請點擊主頁查看。

----- 正文 -----

    1. 用于芯片的可調引腳

          用于某些芯片的可調電流引腳，一般這些引腳都是需要不同的引腳設定電流，因此用數字電位器就可以實現軟件可調的電流，如下圖實現可調LED橫流控制，類似的還有某些功率開關等芯片的可調限流引腳。

 此種應用模式需要注意的參數是：

         ① 分辨率：一般數字電位器模擬開關最高也就256分辨率，需要注意分辨率是否滿足電流精確控制的需求

         ② 電阻模式的INL與DNL：即精度與線性度。參考前篇文章。

    2. 分壓模式產生參考電壓（DAC）

         讓其工作在分壓模式，產生一個參考電壓輸出，類似于DAC應用，參考電壓輸出可以接運放或者其他IC的相應參考電壓引腳。

此種應用模式需要注意的參數是：

        ① W與H的耐壓參數：VCC電壓需要低于H引腳的電壓

      ② 分辨率：需要注意分辨率是否滿足參考電壓需求

        ③ 分壓模式的INL與DNL：即精度與線性度。參考前篇文章。

    3. DC-DC的反饋電阻

            用于DC-DC的反饋電阻時，可以將DC-DC變為數字控制輸出。

 此種應用模式需要注意的參數是：

        ① W與H的耐壓參數：FB電壓需要低于H引腳的電壓

        ② 分辨率：需要注意分辨率是否滿足輸出電壓精度要求

        ③ 電阻模式的INL與DNL：即精度與線性度。參考前篇文章。

        ④ 調節引腳電流Iw：需要注意上邊反饋電阻R的阻值數量級，不能太小，避免過大的電流流過W引腳。

        ⑤ 默認狀態下的輸出電壓，需要注意默認狀態即上電后還沒有進行阻值配置時的VOUT輸出電壓，避免出現意外情況。

    4. 可調欠壓或過壓保護

       在很多IC中都有欠壓保護UVLO和過壓保護OVLO功能，一般通過兩個分壓電阻設置閾值，那么就可以用數字電位器來實現數字可調欠壓或者過壓保護。

 此種應用模式需要注意的參數是：

        ① W與H的耐壓參數：UVLO閾值電壓需要低于H引腳的電壓

        ② 分辨率：需要注意分辨率是否滿足輸出電壓精度要求

        ③ 電阻模式的INL與DNL：即精度與線性度。參考前篇文章。

        ④ 調節引腳電流Iw：需要注意上邊分壓電阻R的阻值數量級，不能太小，避免過大的電流流過W引腳。

    4. 可調增益運放

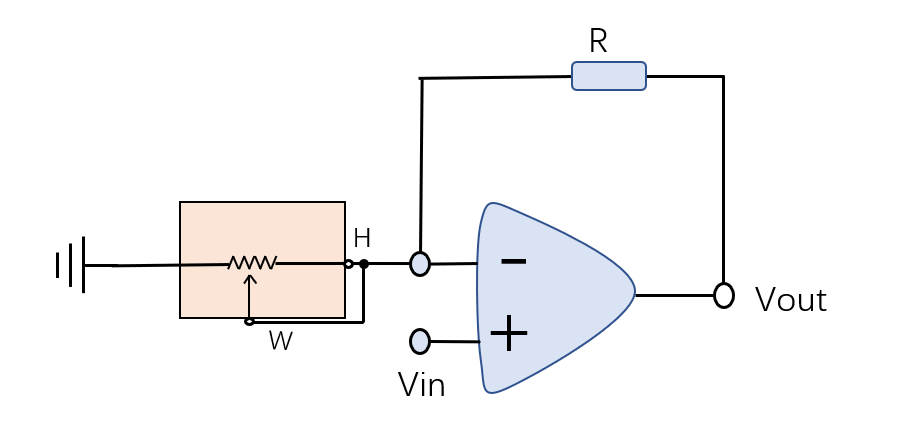

      可以作為可調增益運放使用，此種應用注意數字電位器的內部結構，如果L端內部接地，那么在可調增益中也只能用于接地，例如下圖的同相放大器。

         此種應用模式需要注意的參數是：

        ① 分辨率：需要注意分辨率是否滿足可調增益要求

       ② 電阻模式的INL與DNL：即精度與線性度。參考前篇文章。

        ③ W與H的耐壓參數：運放信號輸入端的電壓需要低于H引腳的電壓

      ④ 帶寬：注意數字電位器自身的帶寬限制

    5. 其它

        其它還有很多應用場景，例如：實現可調運放增益、電池充電電流電壓閾值設置、采樣電路的校準或者歸零、溫度傳感器輸出范圍調整等。

↑ 可調橫流電路應用

↑ 可調增益以及輸入失調電壓校準電路
