大家好，我是程序小羊，今天我們繼續學習一下硬件知識，一起來了解一下比較器和運放工作原理。依舊還是陳老師的課程。

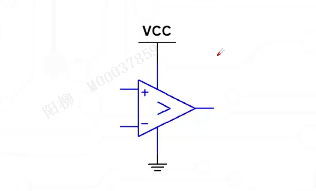

比較器：當比較器有兩個輸入信號V+和V-,以及一個輸出信號Vout,當V+>V-時，Vout為高電平。當V+

運放：運算放大器，常用于做信號處理，如：信號放大，濾波，積分，微分，甚至可以用于來做電路主控等。

虛短的概念是指運放在正常工作過程中，其V+=V-；前提條件是電路為負反饋電路，輸出不飽和。V+稱為同向輸入端，V-稱為反向輸入端。負反饋：V-可以通過Vout的變化，從而去改變V-慢慢接近V+。如下圖

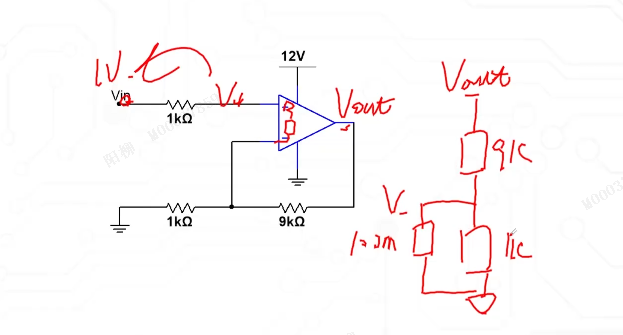

虛斷的概念是指運放的輸入端口相對于外部電路來說，可認為是斷路。V-里面的輸入阻抗對我外部電路來說沒有什么影響。比如V-處接入了一個100M的電阻與1K的電阻并聯，100M的電阻相對于1K電路來說基本沒有什么影響。

分析所有的運放電路之前，一定要判斷是否滿足虛短和虛斷的這兩個條件

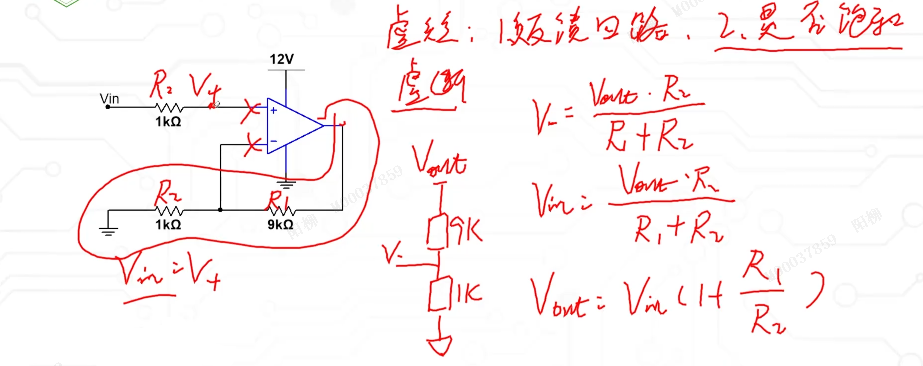

同相放大器：如下圖，首先這個電路滿足虛短和虛斷的條件，則V+=V-。又由于我們可以把這個Vout到V-那一端模擬成電阻發壓電路。所以Vout = Vin(1+R1/R2)=Vin*(10)，所以此電路為一個10倍的同向發大電路；

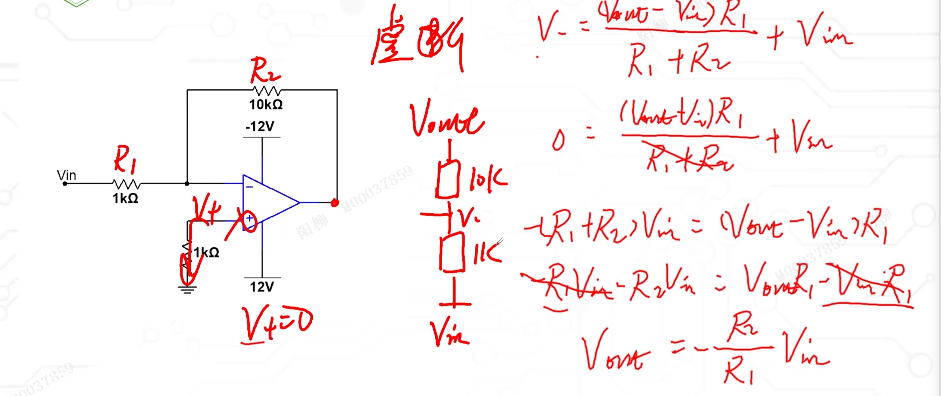

反相放大器：反相放大器同理同相放大器。

單端低端電流檢測：這個跟電機里面的電流采樣一個道理。先算出來放大倍數。

電荷泵：
